محل منبع:
چین
نام تجاری:
Customization
گواهی:
ISO9001
شماره مدل:
20679 20680
سند:

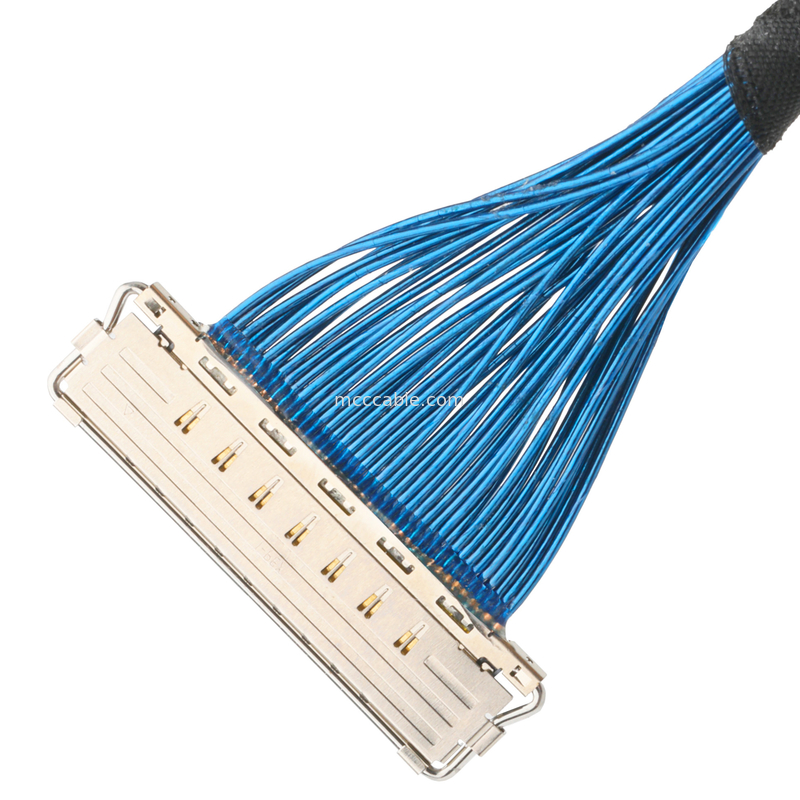

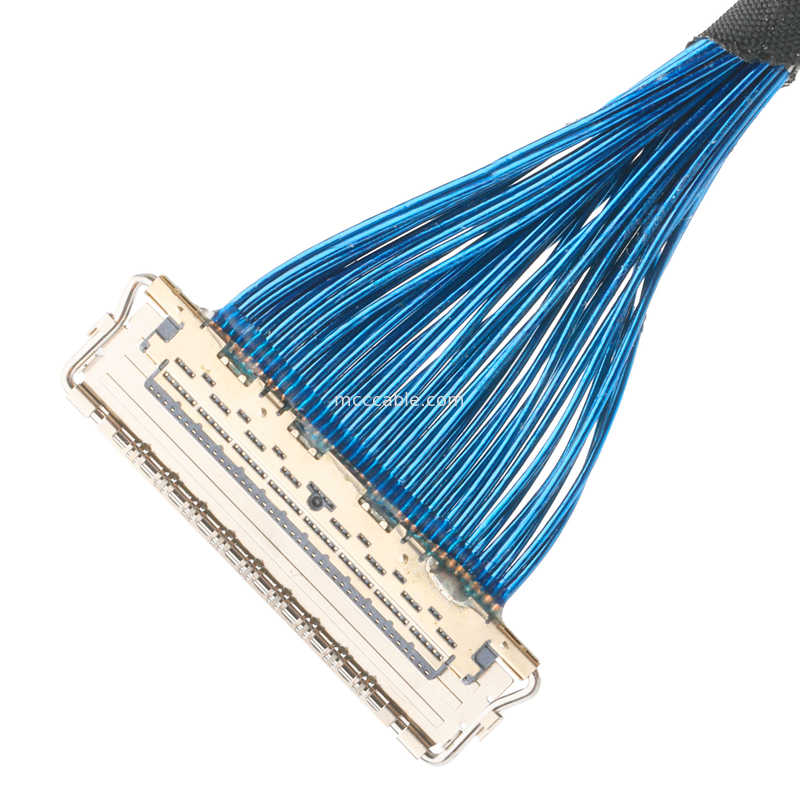

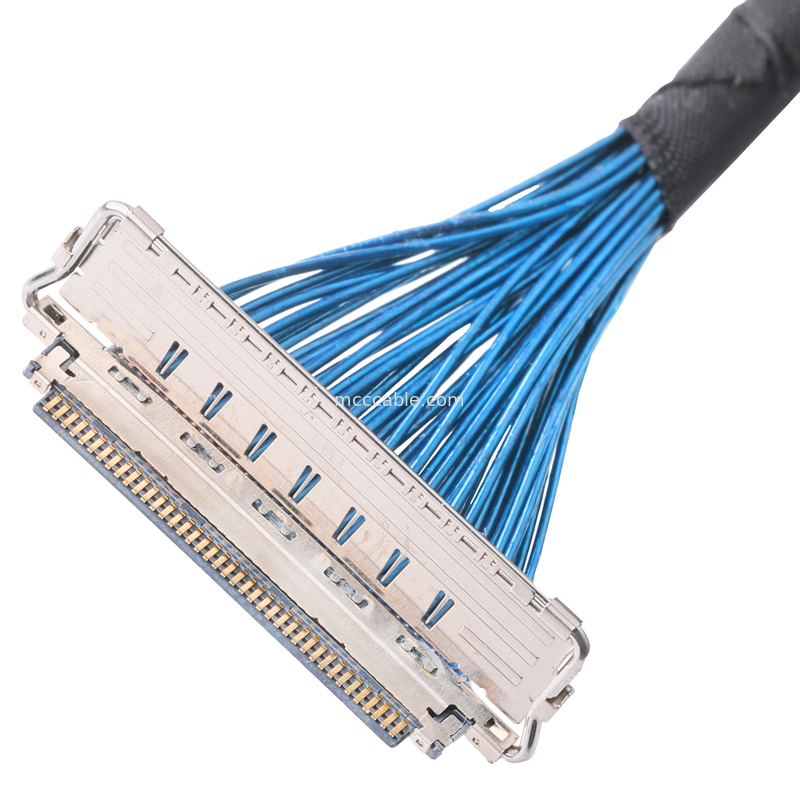

کابل EDP سری 20679-040T-01 40P 0.4mm Pitch کاملاً محافظت شده
در سرورهای داده استفاده می شود Wire Horizontal OEM/ODM
کابل EDP 20679 پارامتر:
| جهت جفت گیری | افقی |
| فاصله تماس | 0.40 میلی متر |
| ارتفاع | 1.10 حداکثر |
| عمق | 6.20 میلی متر |
| فرمول عرض | 6.95+(0.4*?p) mm |
| تعداد پین ها | 20 30 40 50 |
| کابل میکرو کواکسیال (AWG) | #38 #40 #42 #44 #46 |
| کابل جداکار | #34 #36 #38 #39 #40 #42 #44 #46 |
| رتبه بندی فعلی | 0.1A AC/DC [AWG #44] در هر تماس/تا 50 تماس 0.24A AC/DC [AWG #42] در هر تماس/تا 50 تماس 0.3A AC/DC [AWG #40] در هر تماس/تا 50 تماس 0.5A AC/DC [AWG #38] در هر تماس/تا 18 تماس 0.8A AC/DC [AWG #36] در هر تماس/تا 6 تماس 1.0A AC/DC [AWG #34] در هر تماس/تا 6 تماس |
| استانداردهای قابل استفاده (فقط برای مرجع) | USB4 (20 گیگابایت در ثانیه) USB 3.1 Gen 2 (10 گیگابایت در ثانیه) USB 3.1 Gen 1 (5 گیگابایت در ثانیه) eDP HBR 3 (8.1 گیگابایت در ثانیه) eDP HBR 2 (5.4 گیگابایت در ثانیه) eDP (2.7 گیگابایت در ثانیه) HDMI 2.0 (6 گیگابایت در ثانیه) V-By-One HS 1.4 (4 گیگابایت در ثانیه) استانداردهای MiPi |
| قفل مکانیکی | آره |
| محافظ کامل (ZenShield®) | آره |
20679 مزیت:
EDP رابط های استاندارد مورد استفاده برای اتصال پانل های نمایش و مادربرد در دستگاه های الکترونیکی است.
یک کابل با قفل مکانیکی محافظت شده به این معنی است که آن را برای کاهش تداخل الکترومغناطیسی محافظت می کند، بنابراین کیفیت و ثبات سیگنال را بهبود می بخشد.قفل مکانیکیاشاره به اتصال کابل با یک اتصال ویژه داردعملکرد قفل کردنبرای جلوگیری ازقطع تصادفییا گشاده شدن.
ویژگی های اصلی کابل های eDP
پهنای باند بالا: کابل های eDP می توانند پهنای باند قابل توجهی بالاتر از استانداردهای قبلی را ارائه دهند و از وضوح ویدئویی تا 8K (7680x4320) در 60Hz یا حتی بالاتر در صورت استفاده از نسخه های جدید پشتیبانی می کنند.این باعث می شود آن را ایده آل برای برنامه های کاربردی که نیاز به خروجی ویدیو با وضوح بالا و فوق العاده بالا.
مصرف کم برق: eDP برای کار با مصرف انرژی کم طراحی شده است، که به ویژه در دستگاه های باتری مانند لپ تاپ ها، تبلت ها و مانیتورهای قابل حمل مفید است.نیاز به انرژی پایین باعث می شود عمر باتری طولانی تر شود در حالی که عملکرد صفحه نمایش با کیفیت بالا را حفظ می کند.
طراحی انعطاف پذیر و فشرده: کابل های eDP به طور معمول نازک و انعطاف پذیر هستند، که ادغام آنها را در دستگاه های جمع و جور با فضای محدود آسان تر می کند.و دستگاه های قابل حمل بیشتری.
پشتیبانی از چند صفحه نمایش: eDP می تواند چندین صفحه نمایش را از یک رابط واحد کنترل کند. این برای تنظیمات چند مانیتور یا برنامه هایی که یک دستگاه نیاز به نمایش محتوا در چندین صفحه نمایش به طور همزمان دارد، ایده آل است.مانند نشانه های دیجیتال یا تنظیمات پیشرفته بازی.
ویژگی های نمایش پیشرفته: eDP از ویژگی هایی مانند نرخ تازه سازی پویا، دقت رنگ بالا و کنترل روشنایی بهبود یافته پشتیبانی می کند، که آن را برای استفاده در دستگاه هایی با الزامات کیفیت بصری بالا مناسب می کند.مانند لپ تاپ های پیشرفته، مانیتورهای بازی و نشانه های دیجیتال.
سری CA II 20679:
| شماره بخش | تعداد پین ها | شماره بخش | |
| پلگ برای مونتاژ کابل | 20 | 20679-020T-01 | |
| 30 | 20679-030T-01 | ||
| 40 | 20679-040T-01 | ||
| 50 | 20679-050T-01 | ||
| قطعات پلاگین | محفظه پلاگ | 20 | 20680-020T-01 |
| 30 | 20680-030T-01 | ||
| 40 | 20680-040T-01 | ||
| 50 | 20680-050T-01 | ||
| SHELL پلاگین | 20 | 3204-0201 | |
| 30 | 3204-0301 | ||
| 40 | 3204-0401 | ||
| 50 | 3204-0501 | ||
| بار قفل پلاگین | 20 | 20681-020T-01 | |
| 30 | 20681-030T-01 | ||
| 40 | 20681-040T-01 | ||
| 50 | 20681-050T-01 | ||
| دريافت کننده | 20 | 20682-020E-02 | |
| 30 | 20682-030E-02 | ||
| 40 | 20682-040E-02 | ||
| 50 | 20682-050E-02 | ||
قابلیت مونتاژ کابل های میکرو کواکسیال:
1ساختار کابل های کواکسیال 2. کابل های میکرو کواکسیال
3انعطاف پذیری بالا 4. کنترل مقاومت عالی
5عملکرد محافظ عالی 6. فرآیند مونتاژ کابل های کواکسیال کوچک
7.حراست EMC با عملکرد بالا 8.فرایندهای مونتاژ محصول که از انعطاف پذیری بالا استفاده می کنند
چرا ما را برای راه حل های کابل و کانکتور خود انتخاب کنید
به عنوان یک تولید کننده پیشرو از مجموعه های کابل و کانکتورها با تخصص در صادرات مرزی، ما می دانیم که هر صنعت نیاز منحصر به فرد در مورد راه حل های اتصال دارد.اگر شما در هوافضا هستید، تکنولوژی پزشکی، دفاعی، یا هر زمینه ای دیگر، تیم اختصاصی ما از مهندسان برای ایجاد کابل ها و کانکتورهای سفارشی که مشخصات دقیق پروژه های شما را برآورده می کنند، در اینجا هستند.
تعهد ما به کیفیت، دوام و نوآوری تضمین می کند که ما نه تنها راه حل های کاربردی را ارائه می دهیم، بلکه آنهایی که از استانداردهای صنعت فراتر می روند.ما از تکنولوژی های پیشرفته استفاده می کنیم و درک عمیقی از تقاضای بازار را برای ارائه راه حل هایی که عملکرد مطلوب را ارائه می دهند، حفظ می کنیم.آیا برنامه شما نیاز به دقت بالا برای سیستم های هواپیمایی، قابلیت اطمینان قوی برای برنامه های دفاعی،یا استانداردهای عملکردی سختگیرانه برای دستگاه های پزشکی، ما توانایی پشتیبانی از الزامات شما را داریم.
ما افتخار می کنیم که مجموعه های کابل مقیاس پذیر، کارآمد و مقرون به صرفه را ارائه می دهیم که می توانند به پروژه های هر پیچیدگی یا مقیاس تطبیق یابند.فرآیندهای تولیدی انعطاف پذیر ما اطمینان حاصل می کند که هر راه حل با دقت ساخته شده و در زمان تحویل داده می شود.
با تخصص ما در صادرات مرزی، ما در موقعیت خوبی برای خدمت به مشتریان در سراسر جهان قرار داریم، ارائه پشتیبانی بین المللی بدون مشکل و اطمینان از نیازهای کابل و کانکتور شما به طور موثر برآورده می شود،مهم نيست که کجا هستي.
با ما همکاری کنید تا کیفیت و خدمات بی نظیر را در راه حل های اتصال خود تجربه کنید، و اجازه دهید ما به شما کمک کنیم پروژه های خود را با قابلیت های قابل اعتماد،کابل ها و کانکتورهای با عملکرد بالا که برای فراتر رفتن از انتظارات طراحی شده اند.
سوال ۱: آیا این یک کارخانه است؟
A:بله، ما بیش از 17 سال تجربه طراحی و تولید داریم!
سوال2: آیا گواهینامه ای وجود دارد؟
A:بله، IS09001، ISO14001، TS16949، ISO13485، UL CERIFIED وجود دارد.
سوال سوم: تخصص ما چیست؟
A: ما می توانیم محصولات را بر اساس درخواست طراحی کنیم.
سوال 4: آیا شما سفارشات OEM / ODM را قبول می کنید؟
A: بله، ما سفارشات OEM / ODM را قبول می کنیم. برای سفارشات OEM، MOQ 100pcs است. برای سفارشات ODM، MOQ
1000PCs. هزینه قالب بر اساس طراحی صورت خواهد گرفت.
سوال5: چقدر طول می کشد تا یک سفارش کامل شود؟
A: برای سفارش کوچک و محصولات موجود در انبار، کمتر از 3 روز برای آماده سازی و تحویل طول می کشد
زمان ارسال بسته به انتخاب مشتری است، سریع ترین 7 روز و طولانی ترین 1 ماه.
برای سفارش بزرگ، به عنوان ما نیاز به تایید همه چیز شامل آماده سازی مواد، تولید، این پرو
در طول 5 تا 21 روز کاری بسته به مقدار سفارش، آزمایش 1 تا 3 روز کاری،
و بالاخره، بسته بندی یک روز، پس سریع ترین 7 روز و طولانی ترین 25 روز بدون حمل.
سوال6: به عنوان مشتریان بلند مدت، چه خدماتی می توانیم دریافت کنیم؟
1محصول جدید با سفارش عرضه خواهد شد، بنابراین شما می توانید ببینید که آیا آن محصول بالقوه در بازار است
و آن را تبلیغ کنید، و شما حق فروش مجدد محصول را در منطقه خود خواهید داشت.
2تخفیف هزینه اضافی، قیمت ارزان تر برای خرید محصولات در مقدار کمتر.
3. ما می توانیم در تصاویر تبلیغاتی کمک کنیم و تصاویر را با لوگو مشتریان بسازیم
سوال 7: مدت گارانتی برای کابل چقدر است و در صورت معیوب یا ناقص، چگونه می توان از مزایای خود محافظت کرد؟
A: تمام کابل های ما با 12-36 ماه گارانتی فروخته می شوند، و برای سفارش مقدار بزرگ، ما 0.3٪ ارائه می دهیم
به 0.5٪ پشتیبان برای معیوب فرستاده شده با سفارش، بنابراین اگر شما سفارش 1000PCs، این بدان معنی است که شما می توانید 100
3pcs با پشتیبان گیری. اگر شما بیشتر از 5pcs ناقص دریافت، و کمتر از 0.1٪، لطفا با فروش تماس بگیرید و
و ما مشکل شما را در راه جایگزین کردن با سفارش جدید یا بازپرداخت حل خواهیم کرد.
سوال8، شما سفارش نمونه رایگان را قبول می کنید؟
A: بله، سفارش نمونه پشتیبانی می شود، برخی از نمونه ها می توانند بدون حمل و نقل حمل و نقل رایگان ارائه شوند.
