محل منبع:
چین
نام تجاری:
Customization
گواهی:
UL ，ISO13485 , ISO9001.2005 , ISO14001
شماره مدل:
20454 / کابل FFC

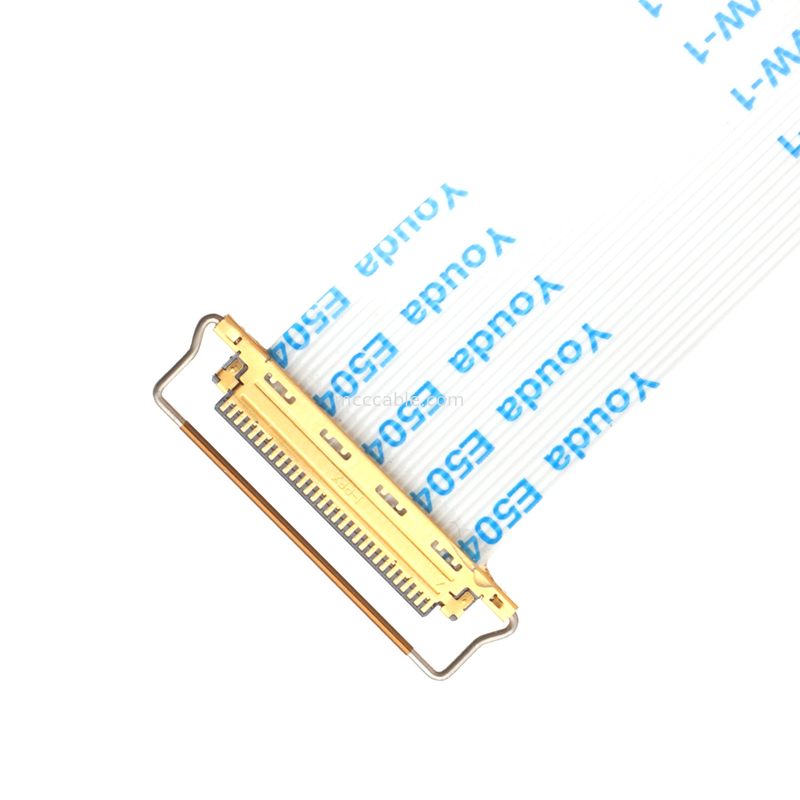

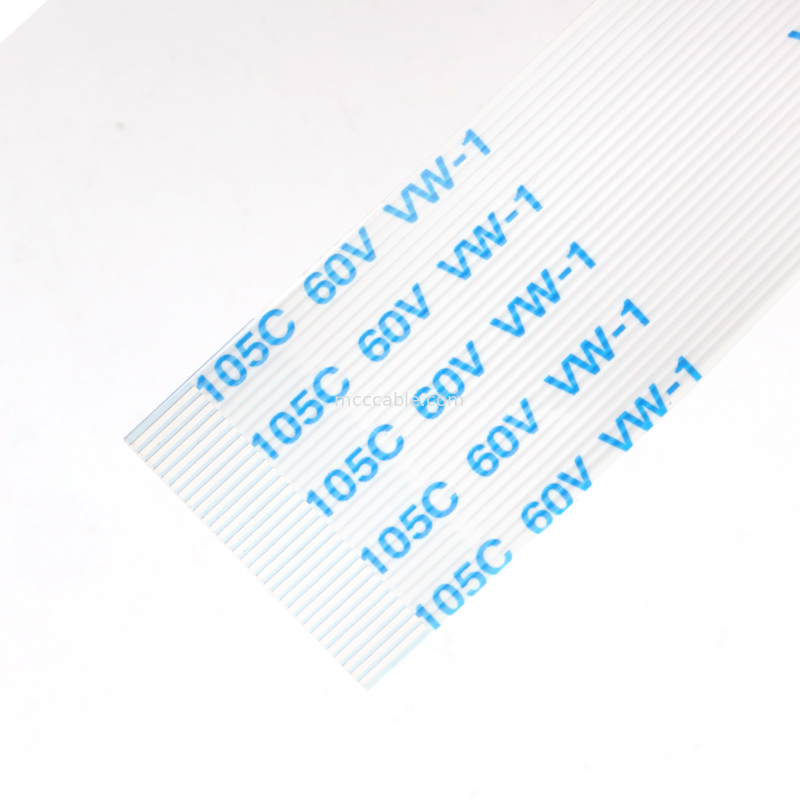

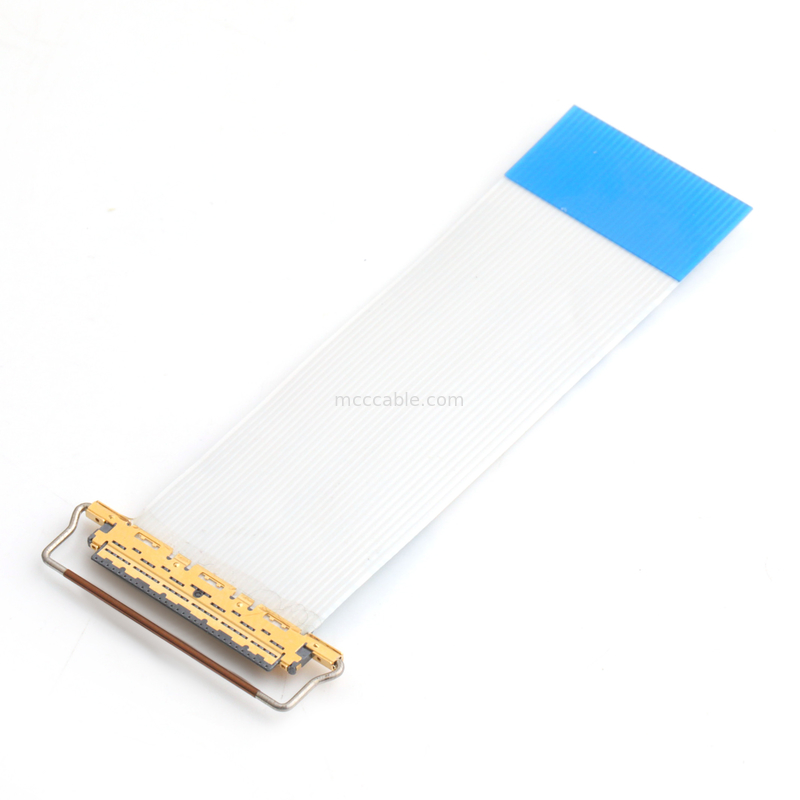

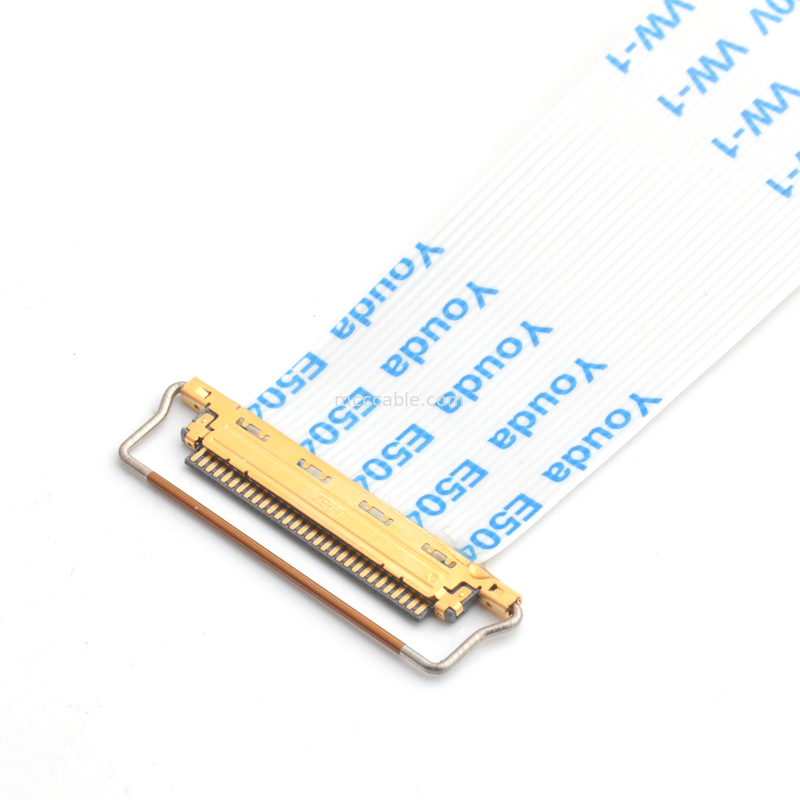

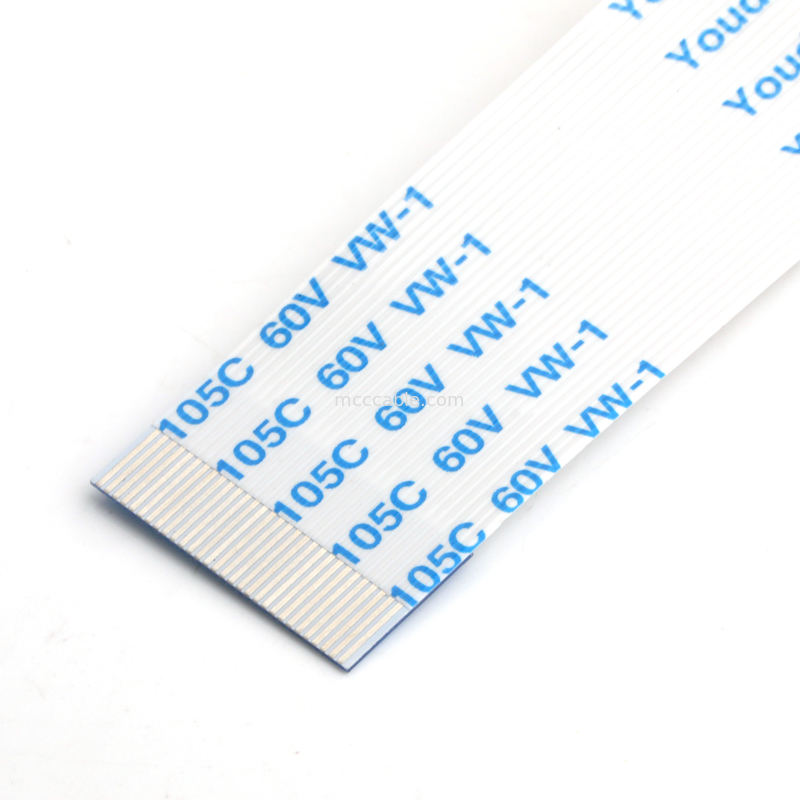

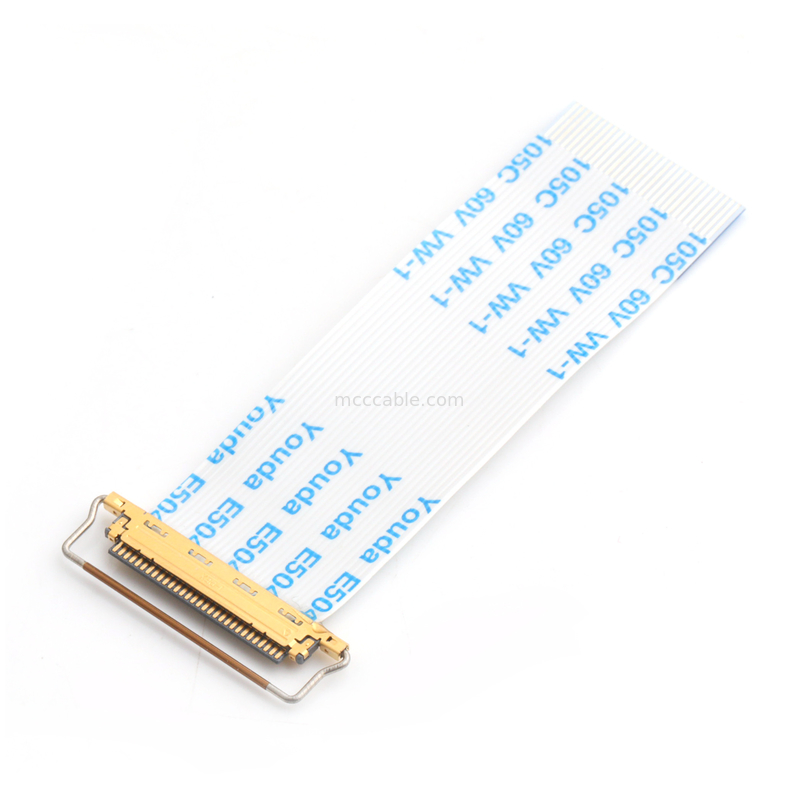

FFC FCP 20454-40P به کابل صاف انعطاف پذیر 40P 0.5mm pitch
کابل 20454-40P مشخصات:
| فاصله تماس | 0.500 میلی متر |
| ارتفاع | 1.10 حداکثر (1.00 نام) |
| عمق | 5.80 میلی متر |
| فرمول عرض | 7.55+(0.5*?p) mm |
| تعداد پین ها | 20 30 40 50 |
| رتبه بندی فعلی | 0.1A AC/DC [AWG #44] در هر تماس/تا 50 تماس 0.24A AC/DC [AWG #42] در هر تماس/تا 50 تماس 0.3A AC/DC [AWG #40] در هر تماس/تا 50 تماس 0.5A AC/DC [AWG #38] در هر تماس/تا 14 تماس 0.8A AC/DC [AWG #36] در هر تماس/تا 10 تماس 1.0A AC/DC [AWG #34] در هر تماس/تا 6 تماس 1.0A AC/DC [AWG #32] در هر تماس/تا 6 تماس |
| استانداردهای قابل استفاده (فقط برای مرجع) | USB4 Gen3/Thunderbolt 4 (20Gbps/lane) USB 3.1 Gen 2 (10 Gbps) USB 3.1 Gen 1 (5 Gbps) eDP HBR 3 (8.1 Gbps) eDP HBR 2 (5.4 Gbps) eDP (2.7 Gbps) HDMI 2.0 (6 Gbps) V-By-One HS 1.4 (4 Gbps) استانداردهای MiPi |
| استانداردهای خودرو | LV214 (50P آزمایش شد. PG17 ارزیابی بارگذاری پویا تصویب شد) |
20454 40P به FFC FPC محلول فضای بسیار کوچک:
1. سفارشی سازی و طراحی: ما کابل های FFC / FPC بسیار قابل تنظیم را ارائه می دهیم که مطابق با مشخصات دقیق شما طراحی شده اند.ما می توانیم کابل هایی را بسازیم که متناسب با نیازهای طراحی شما باشند..
2برنامه های کاربردی با چگالی بالا: کابل های FFC / FPC برای کاربردهایی که فضای محدودی دارند ایده آل هستند. آنها را می توان در دستگاه های فشرده مانند تلفن های هوشمند، پوشیدنی ها، لپ تاپ ها، سیستم های خودرو و دستگاه های پزشکی استفاده کرد.ما راه حل هایی را طراحی می کنیم که حداکثر استفاده از فضای موجود را بدون به خطر انداختن عملکرد داشته باشند.
3انعطاف پذیر و ماندگار: کابل های FFC/FPC ما برای انعطاف پذیری طراحی شده اند، اطمینان از اینکه می توانند در محیط های پویا و با تحرک بالا استفاده شوند.آنها مناسب برای سیستم هایی هستند که نیاز به خم شدن مکرر و حرکت بدون خطر شکست دارند، مانند بازوهای رباتیک، نمایشگرهای انعطاف پذیر، یا الکترونیک تاشو.
4صداقت سیگنال و عملکرد: کابل ها برای اطمینان از یکپارچگی سیگنال بالا و حداقل تداخل طراحی شده اند.راه حل های ما به حفظ ارتباطات قابل اعتماد حتی در پیچیده کمک می کندمحیط های مستعد سر و صدا
5ارتباط با الکترونیک پیشرفته: کابل های FPC به طور معمول برای اتصال اجزای الکترونیکی مختلف، به ویژه در دستگاه های با عملکرد بالا و فاکتور شکل کوچک استفاده می شود.آنها یک راه کارآمد برای اتصال سیستم های پیچیده مانند نمایشگرها فراهم می کنند، سنسورها، پردازنده ها و کانکتورها.
استفاده از کابل صاف FFC:
1.سیم کشی FFC برای نمایشگر
2.سیم کشی FFC برای دی وی دی خودرو
3.سیم کشی FFC برای خط کوله هوا
4.سیم کشی FFC برای Sound;Box
5.FFC سیم کشی برای چاپگر های جوهر
6. FFC سیم کشی برای تلویزیون صفحه تخت
7. FFC سیم کشی برای دوربین دیجیتال
8.FFC سیم کشی برای ماشین تصویری
9. سیم کشی FFC برای صفحه نمایش کریستال مایع
10. FFC سیم کشی برای چاپگر; اسکنر; دستگاه فکس; کپی.
چرا ما رو انتخاب کردي؟
ما متخصص در ارائه کیفیت بالاسیم کشی سفارشیطراحی شده برای پاسخگویی به نیازهای خاص صنایع مختلف.کابل های LVDSوکابل های EDP، که عملکرد عالی برای انتقال داده با سرعت بالا را ارائه می دهند.کابل های میکرو کواکسیالطراحی شده برای کاربردهای فشرده وکابل های هم محوری RFبرای ارتباطات نوری، ما تجهیزات پیشرفته ای را ارائه می دهیم که در سیستم های فرکانس بالا انتقال قابل اعتماد سیگنال را تضمین می کنند.اجزای ماژول نوریراه حل های ما شاملکابل های کنترل صنعتیکه قوی و با دوام هستند، برای محیط های صنعتی سخت طراحی شده اند. علاوه بر این ما طیف وسیعی ازاتصال دهنده های دایره ای ضد آببرای اطمینان از اتصالات ایمن و مقاوم در برابر آب و هوا برای کاربردهای بیرونی یا خشن. با طیف گسترده ای از محصولات ما، ما متعهد به پاسخگویی به نیازهای مختلف اتصال مشتریانمان هستیم.
سوال ۱: آیا این یک کارخانه است؟
A:بله، ما بیش از 17 سال تجربه طراحی و تولید داریم!
سوال2: آیا گواهینامه ای وجود دارد؟
A:بله، IS09001، ISO14001، TS16949، ISO13485، UL CERIFIED وجود دارد.
سوال سوم: تخصص ما چیست؟
A: ما می توانیم محصولات را بر اساس درخواست طراحی کنیم.
سوال 4: آیا شما سفارشات OEM / ODM را قبول می کنید؟
A: بله، ما سفارشات OEM / ODM را قبول می کنیم. برای سفارشات OEM، MOQ 100pcs است. برای سفارشات ODM، MOQ
1000PCs. هزینه قالب بر اساس طراحی صورت خواهد گرفت.
سوال5: چقدر طول می کشد تا یک سفارش کامل شود؟
A: برای سفارش کوچک و محصولات موجود در انبار، کمتر از 3 روز برای آماده سازی و تحویل طول می کشد
زمان ارسال بسته به انتخاب مشتری است، سریع ترین 7 روز و طولانی ترین 1 ماه.
برای سفارش بزرگ، به عنوان ما نیاز به تایید همه چیز شامل آماده سازی مواد، تولید، این پرو
در طول 5 تا 21 روز کاری بسته به مقدار سفارش، آزمایش 1 تا 3 روز کاری،
و بالاخره، بسته بندی یک روز، پس سریع ترین 7 روز و طولانی ترین 25 روز بدون حمل.
سوال6: به عنوان مشتریان بلند مدت، چه خدماتی می توانیم دریافت کنیم؟
1محصول جدید با سفارش عرضه خواهد شد، بنابراین شما می توانید ببینید که آیا آن محصول بالقوه در بازار است
و آن را تبلیغ کنید، و شما حق فروش مجدد محصول را در منطقه خود خواهید داشت.
2تخفیف هزینه اضافی، قیمت ارزان تر برای خرید محصولات در مقدار کمتر.
3. ما می توانیم در تصاویر تبلیغاتی کمک کنیم و تصاویر را با لوگو مشتریان بسازیم
سوال 7: مدت گارانتی برای کابل چقدر است و در صورت معیوب یا ناقص، چگونه می توان از مزایای خود محافظت کرد؟
A: تمام کابل های ما با 12-36 ماه گارانتی فروخته می شوند، و برای سفارش مقدار بزرگ، ما 0.3٪ ارائه می دهیم
به 0.5٪ پشتیبان برای معیوب فرستاده شده با سفارش، بنابراین اگر شما سفارش 1000PCs، این بدان معنی است که شما می توانید 100
3pcs با پشتیبان گیری. اگر شما بیشتر از 5pcs ناقص دریافت، و کمتر از 0.1٪، لطفا با فروش تماس بگیرید و
و ما مشکل شما را در راه جایگزین کردن با سفارش جدید یا بازپرداخت حل خواهیم کرد.
سوال8، شما سفارش نمونه رایگان را قبول می کنید؟
A: بله، سفارش نمونه پشتیبانی می شود، برخی از نمونه ها می توانند بدون حمل و نقل حمل و نقل رایگان ارائه شوند.
