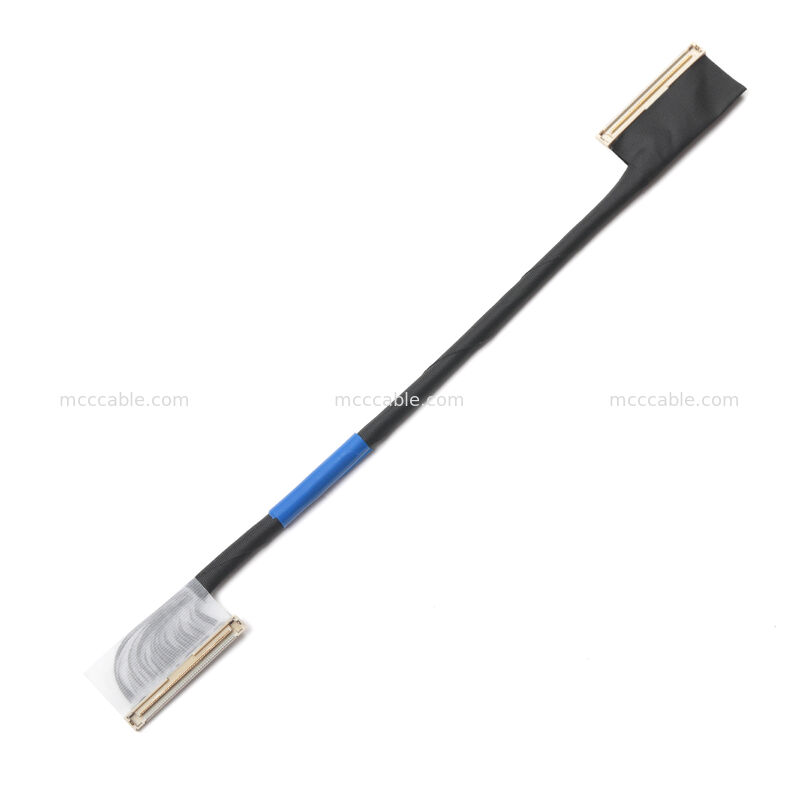

مونتاژ کابل محافظ‌دار DF36 با 25 پین – راه‌حل سفارشی OEM

مجموعه کابل محافظ‌دار A3E_TOF 25 پین DF36
– راه‌حل سفارشی OEM



مجموعه کابل محافظ‌دار A3E_TOF 25 پین DF36:

مجموعه کابل کانکتور 25 پین DF36

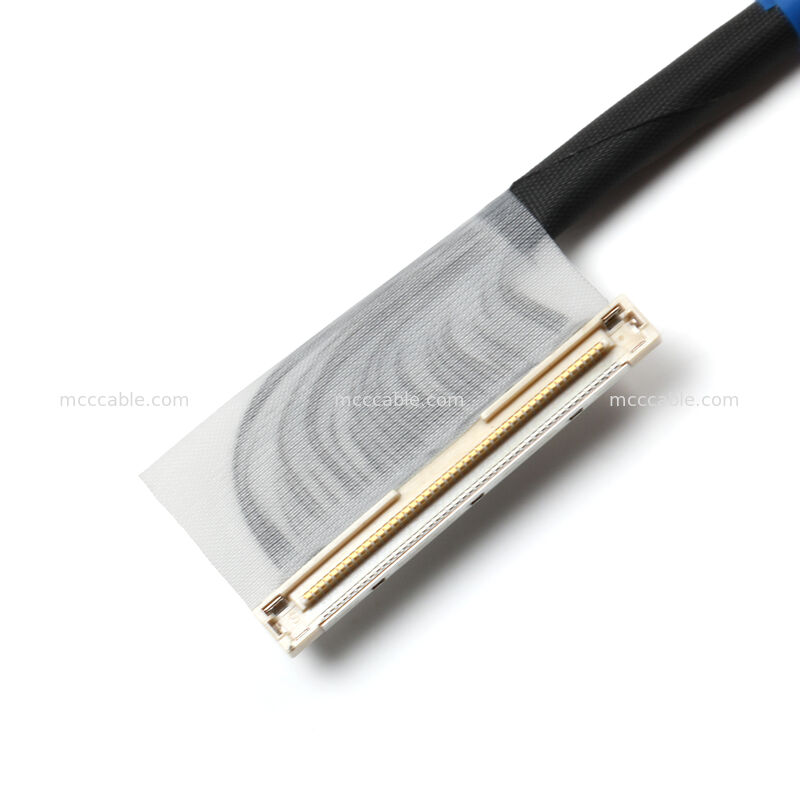

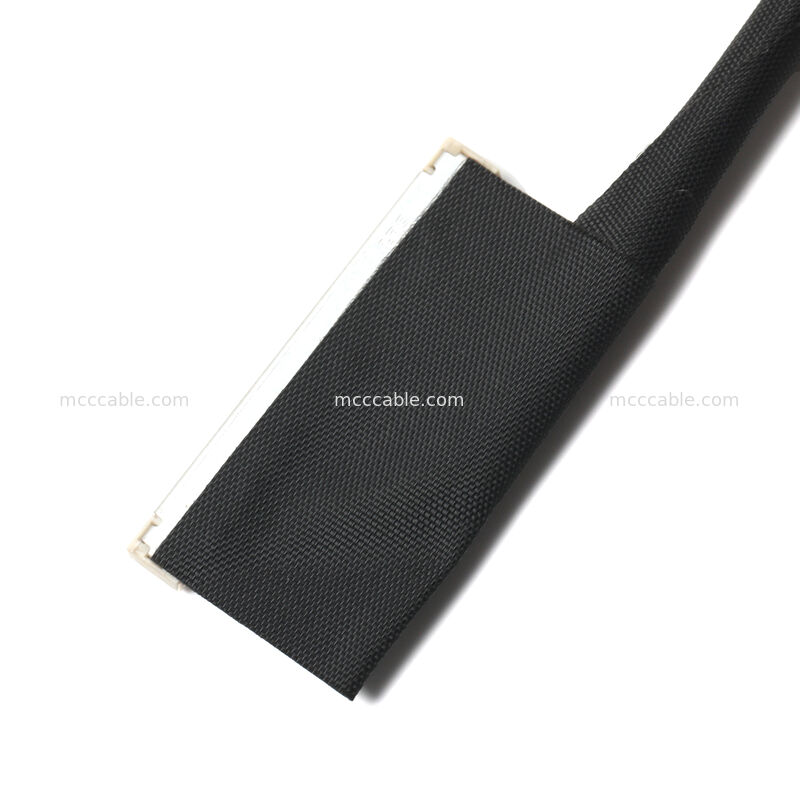

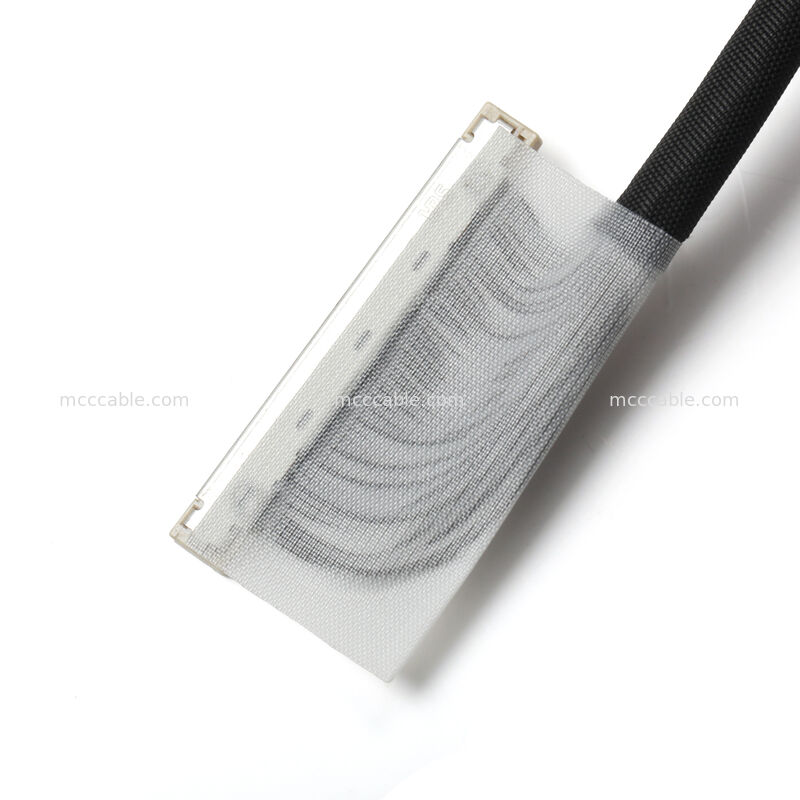

مجهز به کانکتورهای DF36-25P-0.4SD با پوسته محافظ فلزی، جهت‌گیری رو به بالا
برای اتصال پایدار برد به برد.

امپدانس کنترل شده و یکپارچگی سیگنال بالا
طراحی شده با محافظ تخت و نوار رسانا، امپدانس مشخصه 50Ω ±10%، بدون
ناپیوستگی بیش از ±8Ω (تست شده با TDR).

ساخت سیم فوق‌العاده ظریف AWG44
از سیم‌های UL1911 AWG44 استفاده می‌کند، بهینه شده برای مجموعه‌های الکترونیکی فشرده که نیاز دارند
دقت و انعطاف‌پذیری.

محافظ EMI پیشرفته و قابلیت اطمینان
نوار رسانا، ساختار چین‌دار محافظ و تقویت رزین UV (≤1 میلی‌متر) تضمین می‌کند
محافظت عالی EMI و دوام مکانیکی.

تست شده مطابق با IPC-WHMA-A-620D کلاس 2
به طور کامل برای تداوم، مقاومت عایق (≥50 MΩ @100V) و استحکام دی‌الکتریک تست شده است
(AC120V / 1s).

توضیحات محصول مجموعه کابل محافظ‌دار A3E_TOF 25 پین DF36:

این مجموعه کابل محافظ‌دار A3E_TOF 25 پین برای الکترونیک با چگالی بالا طراحی شده است
برنامه‌هایی که به انتقال سیگنال پایدار و طراحی فشرده نیاز دارند.

این مجموعه دارای کانکتورهای سری Hirose DF36 با گام 0.4 میلی‌متر با فلز یکپارچه است
محافظ، همراه با سیم‌های فوق‌العاده ظریف AWG44 و ساختار محافظ تخت. رسانا
نوار و ضخامت محافظ کنترل شده عملکرد EMI را افزایش می‌دهد و در عین حال انعطاف‌پذیری را حفظ می‌کند.

هر کابل مطابق با استانداردهای IPC-WHMA-A-620D کلاس 2 تولید می‌شود و
تحت آزمایش‌های الکتریکی کامل، از جمله مقاومت عایق، استحکام دی‌الکتریک، تداوم،
و تأیید امپدانس.
ایده‌آل برای سنسورهای TOF، ماژول‌های تعبیه‌شده و برنامه‌های اتصال متقابل PCB فشرده.

مشخصات مجموعه کابل محافظ‌دار A3E_TOF 25 پین DF36:

کاربردهای مجموعه کابل محافظ‌دار A3E_TOF 25 پین DF36:

ماژول‌های سنسور Time-of-Flight (TOF)

سیستم‌های دوربین و حسگر تعبیه‌شده

اتصالات متقابل PCB فشرده

مجموعه‌های الکترونیکی صنعتی و مصرفی

Sino-Media یک تولید کننده تخصصی مجموعه کابل است. ما از پیشرفته استفاده می‌کنیم
تجهیزات اتوماسیون، مواد اولیه ممتاز، یک سیستم تضمین کیفیت قوی،
و یک تیم فنی ماهر برای ارائه کابل و مهار با کیفیت بالا، سفارشی
اجزا در مقادیر کم. مهندسی، تولید و کنترل کیفیت ما
تیم‌ها از برتری این اجزای منحصر به فرد اطمینان حاصل می‌کنند. مأموریت ما این است که افزایش دهیم
کیفیت محصول به طور مداوم، پاسخگویی به نیازهای مشتری و حفظ تخصص در
موادی که استفاده می‌کنیم و توصیه می‌کنیم. تعهد ما به رضایت مشتری باعث می‌شود
رشد مداوم شرکت.

Q1. آیا این یک کارخانه است؟
A: بله، ما بیش از 16 سال تجربه طراحی و تولید داریم!
Q2. آیا گواهینامه‌ای وجود دارد؟
A: بله، IS09001، ISO14001، TS16949، ISO13485، UL CERIFIED وجود دارد.
Q3. تخصص ما چیست؟
A: ما می‌توانیم محصولات را بر اساس کاربرد طراحی کنیم.
Q4. آیا سفارشات OEM/ODM را می‌پذیرید؟
A: بله، ما سفارشات OEM/ODM را می‌پذیریم. برای سفارشات OEM، MOQ 100 عدد است. برای سفارشات ODM، MOQ

1000 عدد. هزینه قالب بر اساس طراحی دریافت خواهد شد.
Q5. چقدر طول می‌کشد تا یک سفارش تکمیل شود؟
A: برای سفارشات کوچک و محصولات موجود در انبار، کمتر از 3 روز برای آماده‌سازی و تحویل زمان می‌برد.

ry، و زمان حمل و نقل به انتخاب مشتریان بستگی دارد، سریع‌ترین 7 روز و طولانی‌ترین 1 ماه.
برای سفارش بزرگ، همانطور که ما نیاز به تأیید همه چیز از جمله آماده‌سازی مواد، تولید داریم، این pro

cedur 5 تا 21 روز کاری با توجه به مقدار سفارش، آزمایش 1 تا 3 روز کاری، a

nd در نهایت، بسته‌بندی 1 روز، بنابراین سریع‌ترین 7 روز و طولانی‌ترین 25 روز بدون حمل و نقل.
Q6. به عنوان مشتریان بلندمدت، چه خدمات دیگری می‌توانیم دریافت کنیم؟
1. محصول جدید با سفارش ارائه می‌شود، بنابراین می‌توانید ببینید که آیا این محصول بالقوه در بازار است a

nd آن را تبلیغ کنید، و شما حق دارید محصول را در منطقه خود دوباره بفروشید.
2. تخفیف هزینه اضافی، قیمت ارزان‌تر برای خرید محصولات با مقدار کمتر.
3. ما می‌توانیم در تصاویر تبلیغاتی کمک کنیم و تصاویری با لوگوی مشتریان بسازیم
Q7. گارانتی کابل چقدر است و اگر معیوب یا خراب باشد، چگونه از مزایای خود محافظت کنید؟
A: تمام کابل‌های ما با 12-36 ماه گارانتی فروخته می‌شوند، و برای سفارش با مقدار زیاد، ما 0.3٪ ارائه می‌دهیم

تا 0.5٪ پشتیبان برای معیوب ارسال شده با سفارش، بنابراین اگر 1000 عدد سفارش دهید، این بدان معناست که می‌توانید 100 دریافت کنید

3 عدد با پشتیبان. اگر بیش از 5 عدد و کمتر از 0.1٪ خراب دریافت کردید، لطفاً با فروش تماس بگیرید و

تصاویر را ارائه دهید، و ما مشکل شما را با جایگزینی با سفارش جدید یا بازپرداخت حل خواهیم کرد.
Q8. آیا سفارش نمونه رایگان را می‌پذیرید؟
A: بله، سفارش نمونه پشتیبانی می‌شود، برخی از نمونه‌ها را می‌توان به صورت رایگان به استثنای حمل و نقل ارائه داد.
