محل منبع:
چین
نام تجاری:
Customization
گواهی:
UL ，ISO13485 , ISO9001.2005 , ISO14001
شماره مدل:
مونتاژ کابل نواری تخت IDC

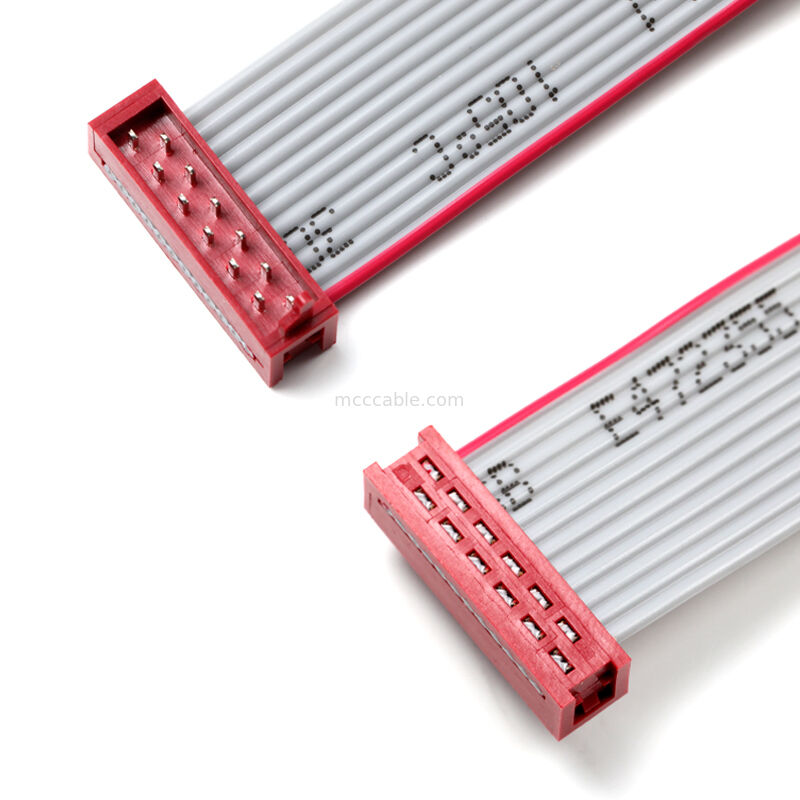

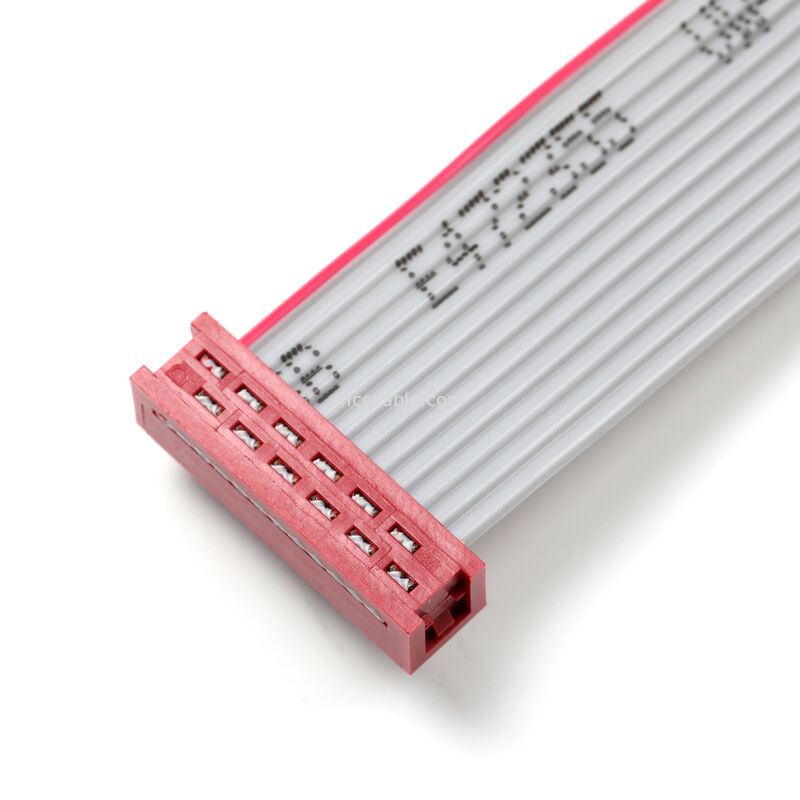

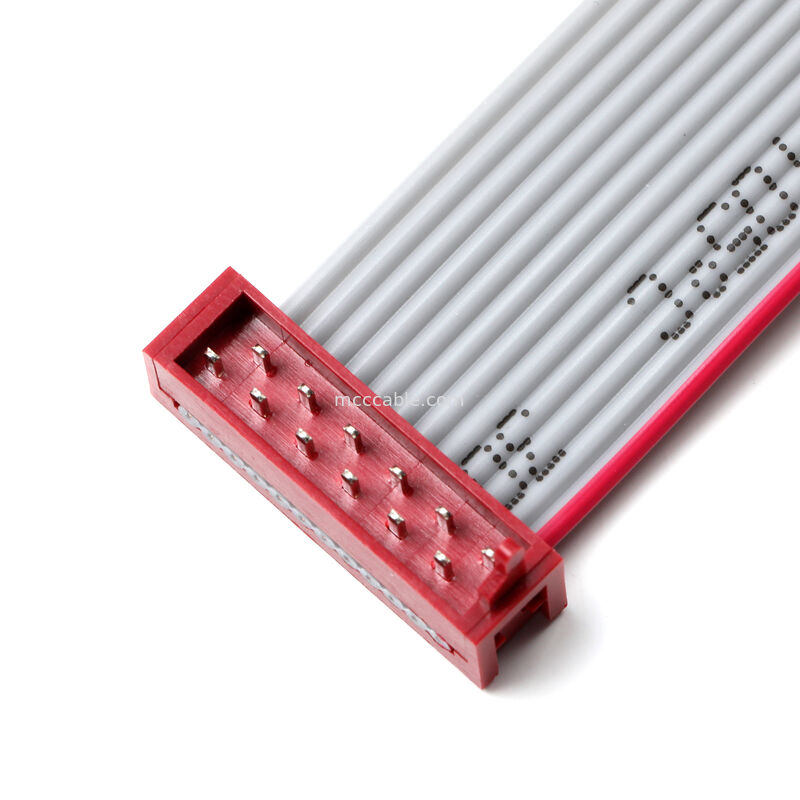

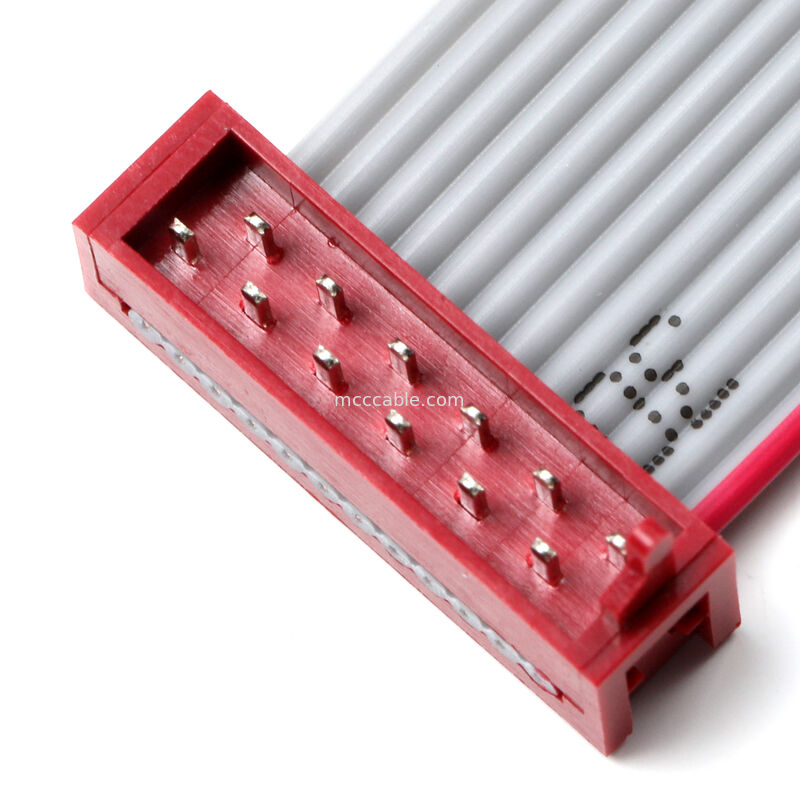

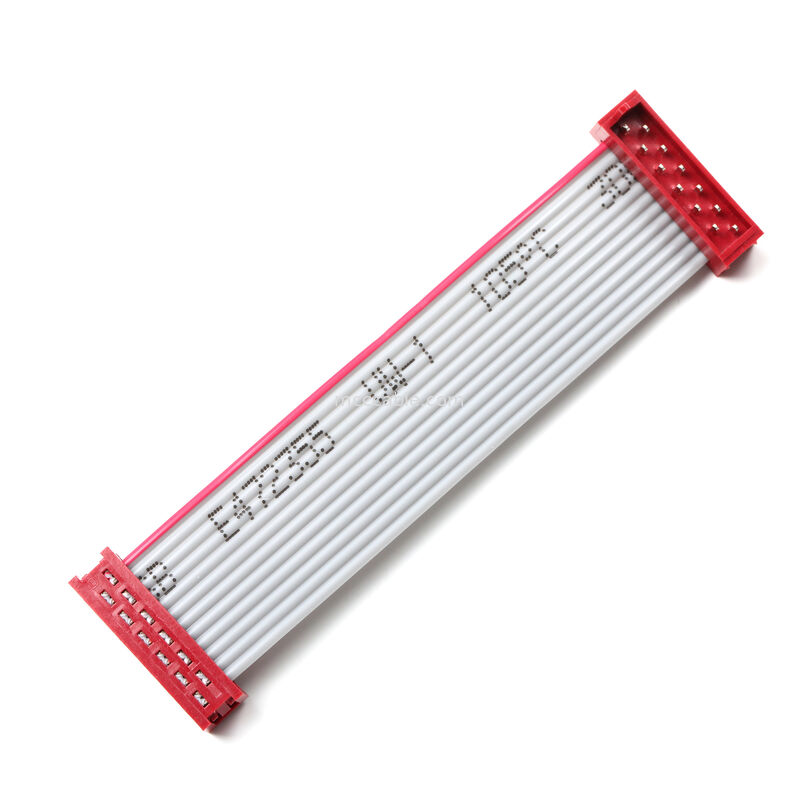

مونتاژ کابل روبان تخت IDC – دو ردیفه 2.54 میلیمتری
کانکتور، سفارشی OEM
مونتاژ کابل روبان تخت IDC:
این مونتاژ کابل روبان تخت IDC یک راهحل اتصال سفارشی OEM است که برای
انتقال سیگنال قابل اطمینان در سیستمهای صنعتی، کنترلی و الکترونیکی تعبیهشده طراحی شده است.
این مونتاژ از یک کابل روبان تخت UL2651 با کانکتورهای IDC دو ردیفه 2.54 میلیمتری استفاده میکند،
که یک اتصال فشرده و مقرون به صرفه برد به برد یا برد به دستگاه را فراهم میکند.
شناسایی متمایز هادی قرمز و خاکستری، جهتگیری صحیح را در هنگام نصب تضمین میکند
و نگهداری.
طول کابل، تعداد هادیها، پیکربندی کانکتور و تخصیص پین کاملاً
قابل تنظیم هستند تا نیازهای خاص مشتری را برآورده کنند.
ویژگیهای کلیدی مونتاژ کابل روبان تخت IDC:
ساختار کابل روبان تخت
هادیهای موازی، مسیریابی منظم و عملکرد الکتریکی ثابت را امکانپذیر میکنند.
رابط کانکتور IDC دو ردیفه 2.54 میلیمتری
گام استاندارد صنعتی مناسب برای طیف گستردهای از الکترونیکهای کنترلی و صنعتی.
شناسایی هادی با کد رنگی
هادی لبه قرمز از جهتگیری سریع و نصب بدون خطا پشتیبانی میکند.
ترمیناسیون IDC با فشار
اتصال جابجایی عایق، تماس الکتریکی پایدار را بدون لحیمکاری تضمین میکند.
تولید سفارشی OEM
طراحی و تولید شده مطابق با نقشهها و نیازهای کاربردی مشتری.
کاربردهای معمول مونتاژ کابل روبان تخت IDC:
سیستمهای کنترل صنعتی
بردهای کنترلکننده تعبیهشده
ابزار دقیق و تجهیزات تست
سیمکشی داخلی برای دستگاههای الکترونیکی
مونتاژهای الکترونیکی سفارشی OEM
مشخصات فنی مونتاژ کابل روبان تخت IDC:
| پارامتر | توضیحات |
|---|---|
| نوع محصول | مونتاژ کابل روبان تخت IDC |
| نوع کابل | کابل روبان تخت UL2651 |
| سایز سیم | 28 AWG |
| تعداد هادیها | سفارشی (به عنوان مثال: 10 هسته) |
| گام کابل | 1.27 میلیمتر |
| نوع کانکتور | کانکتور پلاگ IDC دو ردیفه |
| گام کانکتور | 2.54 میلیمتر |
| موقعیتهای کانکتور | سفارشی (به عنوان مثال: 2×5) |
| طول کابل | سفارشی (به عنوان مثال: 70 میلیمتر ±2 میلیمتر) |
| ولتاژ نامی | 300 ولت |
| دمای عملیاتی | 40- درجه سانتیگراد تا +105 درجه سانتیگراد |
| تست الکتریکی | تست 100% باز / اتصال کوتاه / تناوب |
| مقاومت عایق | ≥10 MΩ @ 300 V DC |
| مقاومت تماس | ≤1.0 Ω |
| انطباق | مطابق با RoHS |
| حالت تولید | تولید سفارشی OEM |
گزینههای سفارشیسازی مونتاژ کابل روبان تخت IDC:
طول کابل و تعداد هادیها
موقعیت، جهتگیری و کلیدزنی کانکتور
ترمیناسیون IDC تک سر یا دو سر
تخصیص پین و سیگنال
برچسبگذاری، سریالسازی و بستهبندی
پشتیبانی مهندسی از نمونه اولیه تا تولید انبوه در دسترس است.
Sino-Media یک تولیدکننده تخصصی مونتاژ کابل است. ما از پیشرفتهترین
تجهیزات اتوماسیون، مواد اولیه ممتاز، یک سیستم تضمین کیفیت قوی،
و یک تیم فنی ماهر برای ارائه کابل و مهار سفارشی با کیفیت بالا استفاده میکنیم
اجزا در مقادیر کم. تیمهای مهندسی، تولید و کنترل کیفیت ما
برتری این اجزای منحصربهفرد را تضمین میکنند. ماموریت ما این است که
به طور مداوم کیفیت محصول را بهبود بخشیم، نیازهای مشتری را برآورده کنیم و در
موادی که استفاده میکنیم و توصیه میکنیم، تخصص داشته باشیم. تعهد ما به رضایت مشتری،
رشد مداوم شرکت را هدایت میکند.
Q1. آیا این یک کارخانه است؟
پاسخ: بله، ما بیش از 16 سال تجربه طراحی و تولید داریم!
Q2. آیا گواهینامهای وجود دارد؟
پاسخ: بله، IS09001، ISO14001، TS16949، ISO13485، UL CERIFIED وجود دارد.
Q3. تخصص ما چیست؟
پاسخ: ما میتوانیم محصولات را بر اساس کاربرد طراحی کنیم.
Q4. آیا سفارشات OEM/ODM را میپذیرید؟
پاسخ: بله، ما سفارشات OEM/ODM را میپذیریم. برای سفارشات OEM، MOQ 100 عدد است. برای سفارشات ODM، MOQ
1000 عدد. هزینه قالب بر اساس طراحی دریافت میشود.
Q5. تکمیل یک سفارش چقدر طول میکشد؟
پاسخ: برای سفارشات کوچک و محصولات موجود در انبار، آمادهسازی و تحویل کمتر از 3 روز طول میکشد
ری، و زمان حمل و نقل به انتخاب مشتریان بستگی دارد، سریعترین 7 روز و طولانیترین 1 ماه.
برای سفارش بزرگ، از آنجایی که ما باید همه چیز از جمله آمادهسازی مواد، تولید را تأیید کنیم، این فرآیند
به 5 تا 21 روز کاری بر اساس مقدار سفارش، تست 1 تا 3 روز کاری، و
در نهایت، بستهبندی 1 روز، بنابراین سریعترین 7 روز و طولانیترین 25 روز بدون حمل و نقل.
Q6. به عنوان مشتریان بلندمدت، چه خدمات دیگری میتوانیم دریافت کنیم؟
1. محصول جدید با سفارش ارائه میشود، بنابراین میتوانید ببینید که آیا این یک محصول بالقوه در بازار است
و آن را تبلیغ کنید، و شما حق دارید محصول را در منطقه خود دوباره بفروشید.
2. تخفیف هزینه اضافی، قیمت ارزانتر برای خرید محصولات با مقدار کمتر.
3. ما میتوانیم در تصاویر تبلیغاتی کمک کنیم و تصاویری با لوگوی مشتریان بسازیم
Q7. گارانتی کابل چقدر است و اگر معیوب یا خراب باشد، چگونه از مزایای خود محافظت کنید؟
پاسخ: تمام کابلهای ما با 12-36 ماه گارانتی فروخته میشوند، و برای سفارشات با مقدار زیاد، ما 0.3٪ ارائه میدهیم
تا 0.5٪ پشتیبان برای معیوب ارسال شده با سفارش، بنابراین اگر 1000 عدد سفارش دهید، این بدان معناست که میتوانید 100
3 عدد با پشتیبان دریافت کنید. اگر بیش از 5 عدد و کمتر از 0.1٪ خراب دریافت کردید، لطفاً با فروش تماس بگیرید و
تصاویر را ارائه دهید، و ما مشکل شما را با جایگزینی با سفارش جدید یا بازپرداخت حل خواهیم کرد.
Q8. آیا سفارش نمونه رایگان را میپذیرید؟
پاسخ: بله، سفارش نمونه پشتیبانی میشود، برخی از نمونهها را میتوان به صورت رایگان به استثنای حمل و نقل ارائه داد.
