محل منبع:
چین
نام تجاری:
Customization
گواهی:
UL ，ISO13485 , ISO9001.2005 , ISO14001
شماره مدل:
مونتاژ کابل محافظ 4 پین IDC
مجموعه کابل شیلددار IDC 4 پین
– اتصال سفارشی OEM

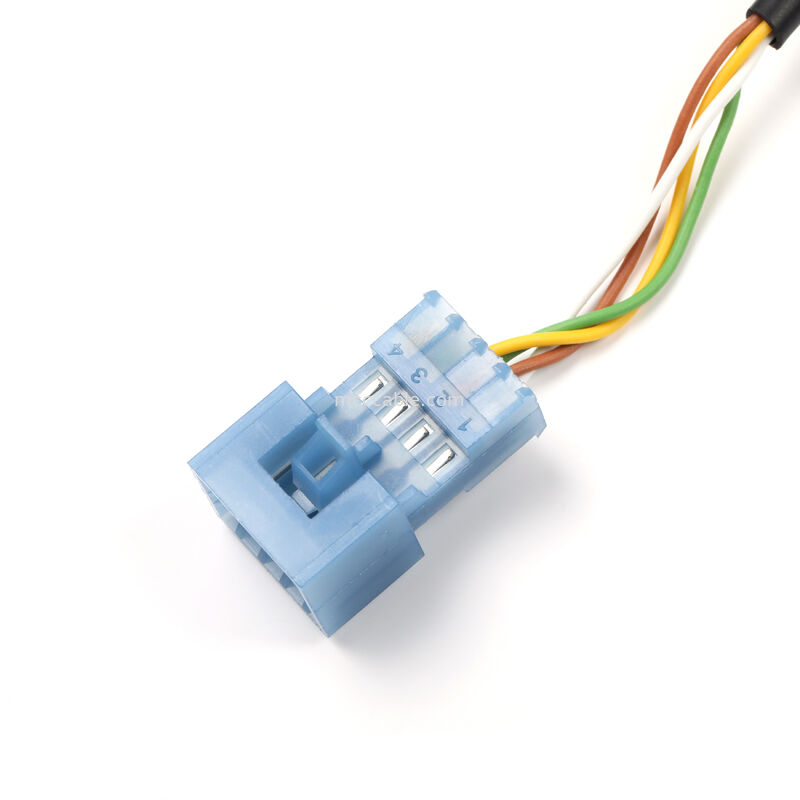

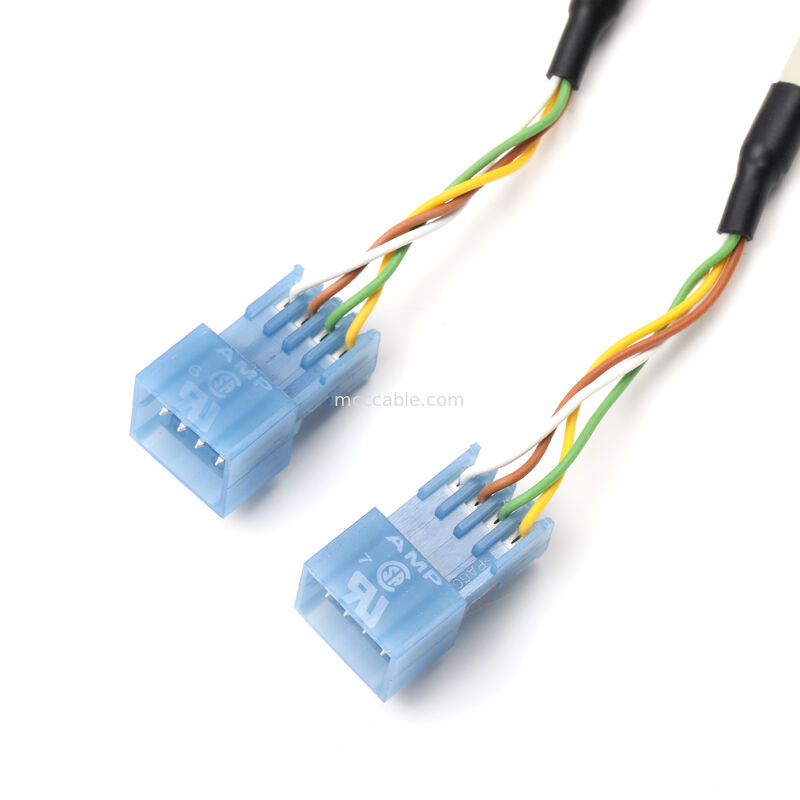

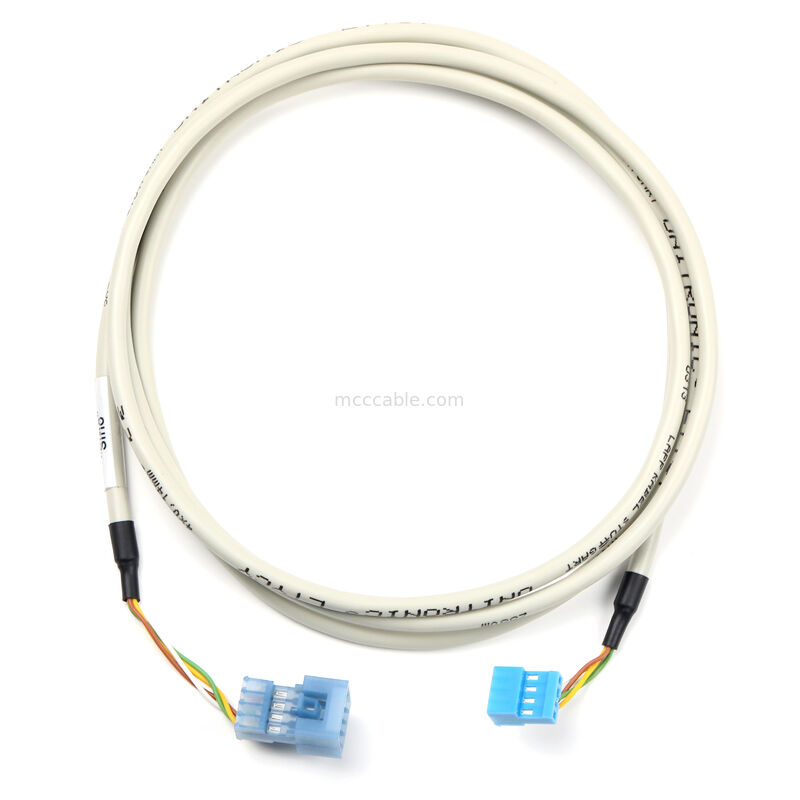

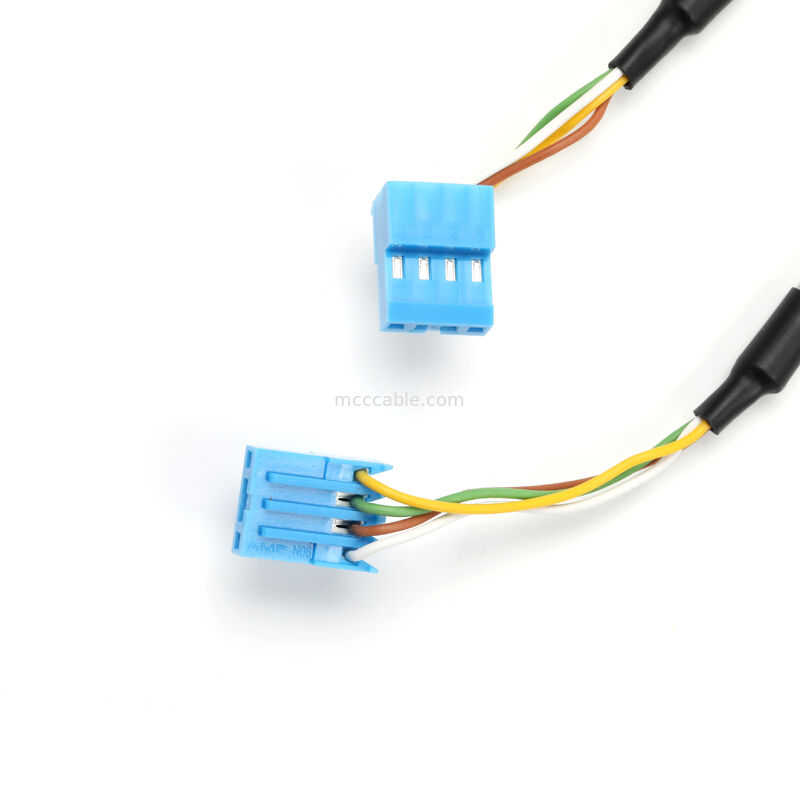

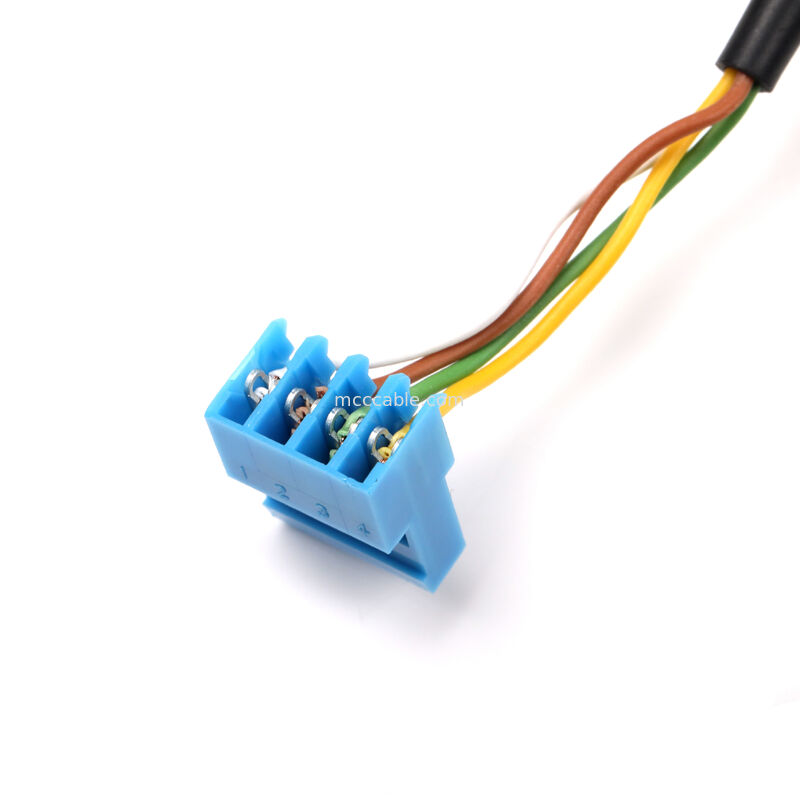

مجموعه کابل شیلددار IDC 4 پین:
این مجموعه کابل شیلددار IDC 4 پین یک اتصال سفارشی OEM است که برای
کاربردهای صنعتی و کنترلی که نیاز به انتقال سیگنال پایدار با ولتاژ پایین و
قابلیت اطمینان مکانیکی دارند، طراحی شده است.
این مجموعه دارای کانکتورهای IDC ماده و نر 4 پین (مدل های 3-647002-4
و 3-640442-4) است که بر روی یک کابل شیلددار LIYCY 4 هسته ای با فویل آلومینیومی مایار
و شیلد بافته شده خاتمه یافته اند.
لوله های جمع شونده حرارتی و مناطق کنترل شده برای کاهش فشار، دوام را در نصب های ثابت یا
نیمه پویا تضمین می کنند.
طول کابل، تخصیص پین، رنگ سیم ها و برچسب گذاری کاملاً قابل تنظیم هستند
با توجه به نقشه های مشتری و الزامات سیستم.
مجموعه کابل شیلددار IDC 4 پین – ویژگی های کلیدی:
رابط کانکتور IDC 4 پین
ترمینال IDC فشرده برای تماس جابجایی عایق قابل اعتماد.
پیکربندی ماده به نر
طراحی شده برای اتصال مستقیم برد به برد یا ماژول به ماژول.
ساختار کابل چند هسته ای شیلددار
فویل آلومینیومی مایار + شیلد بافته شده EMI و نویز خارجی را کاهش می دهد.
هادی های مسی قلع اندود 26 AWG
عملکرد الکتریکی پایدار با کیفیت چین دار ثابت.
انتهای تقویت شده با جمع شدن حرارتی
کاهش فشار بهبود یافته و محافظت مکانیکی طولانی مدت.
تولید سفارشی OEM
ساخته شده دقیقاً مطابق با نقشه های مشتری، پین اوت ها و الزامات تست.
مجموعه کابل شیلددار IDC 4 پین – کاربردهای معمول:
سیستم های کنترل صنعتی
سیم کشی سنسور و محرک
ماژول های الکترونیکی تعبیه شده
تجهیزات اتوماسیون و ابزار دقیق
سیم کشی سیگنال سفارشی با ولتاژ پایین
مجموعه کابل شیلددار IDC 4 پین – مشخصات فنی:
| پارامتر | توضیحات |
|---|---|
| نوع محصول | مجموعه کابل شیلددار IDC |
| کانکتور A | IDC ماده 4 پین، مدل 3-647002-4 |
| کانکتور B | IDC نر 4 پین، مدل 3-640442-4 |
| جنس تماس | مس قلع اندود |
| نوع سیم | LIYCY 4C × 0.14 mm² |
| سایز هادی | 26 AWG |
| شیلدینگ | آلومینیوم مایار + شیلد بافته شده |
| قطر بیرونی | تقریباً 4.5 میلی متر |
| طول کابل | 1500 میلی متر ±20 میلی متر (قابل تنظیم) |
| رنگ سیم ها | سفید / قهوه ای / سبز / زرد |
| مقاومت عایق | ≥20 MΩ @ DC 200 V |
| تست Hi-Pot | AC 200 V / 0.1 s |
| مقاومت تماس | ≤3 Ω |
| تست الکتریکی | تست 100٪ باز / اتصال کوتاه |
| انطباق | مطابق با RoHS |
| حالت تولید | تولید سفارشی OEM |
مجموعه کابل شیلددار IDC 4 پین – گزینه های سفارشی سازی:
طول کابل و جنس روکش
جنسیت و جهت گیری کانکتور
تخصیص پین و توالی رنگ سیم
ساختار شیلدینگ (فویل / بافته شده / ترکیبی)
طول جمع شدن حرارتی و محتوای برچسب گذاری
بسته بندی و سریال سازی
پشتیبانی مهندسی از ساخت نمونه تا تولید انبوه در دسترس است.
