สายไฟ 4 พิน Nano-Fit ไปยังขั้วต่อใบมีดตัวเมีย 6.3 มม. พร้อมแกนเฟอร์ไรต์

سیم کشی برق 4 پین نانو-فیت به ترمینال تیغه مادگی 6.3 میلی متری
سیم کشی با هسته فریت

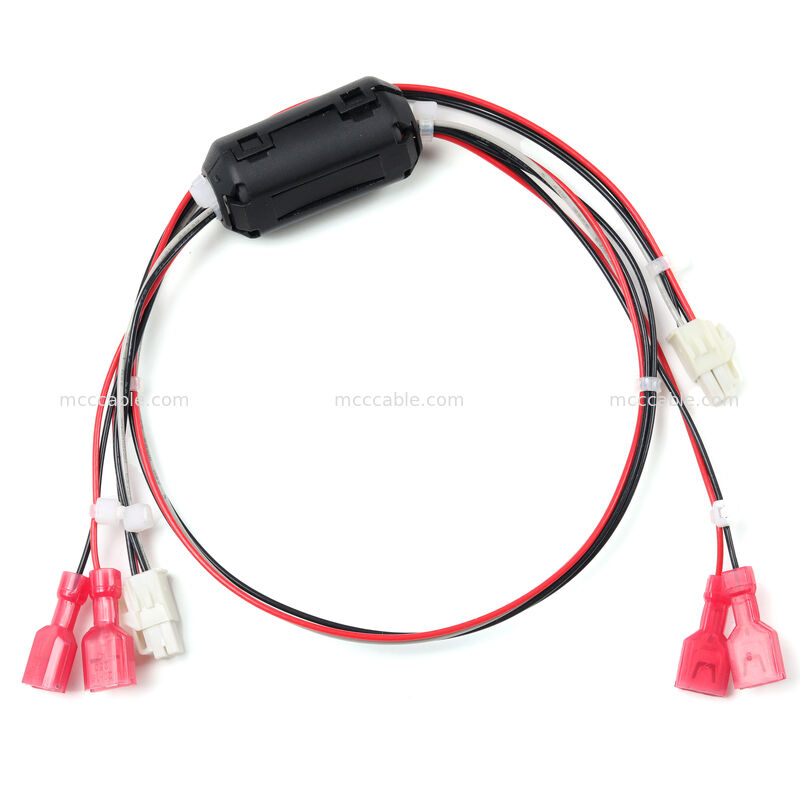

مرور کلی سیم کشی برق:

این سیم کشی برق برای مدارهای توزیع و کنترل برق داخلی در
تجهیزات الکترونیکی طراحی شده است. این سیم کشی یک کانکتور 4 پین نانو-فیت را به چندین
ترمینال تیغه مادگی کاملاً عایق 6.3×0.8 میلی متری متصل می کند و اتصال قابل اعتمادی را بین
برد های کنترل و قطعات برق فراهم می کند.

این سیم کشی از سیم های مسی 22AWG برای انتقال پایدار برق استفاده می کند و مجهز به
یک هسته فریت فشاری برای کاهش تداخل الکترومغناطیسی در مدارهای برق است.

این سیم کشی معمولاً در ماژول های کنترل برق، الکترونیک صنعتی و
تجهیزات نیازمند توزیع پایدار برق کم ولتاژ استفاده می شود.

تولید سیم کشی OEM و ODM بر اساس نقشه ها و مشخصات مشتریان
پشتیبانی می شود.

ساختار سیم کشی برق:

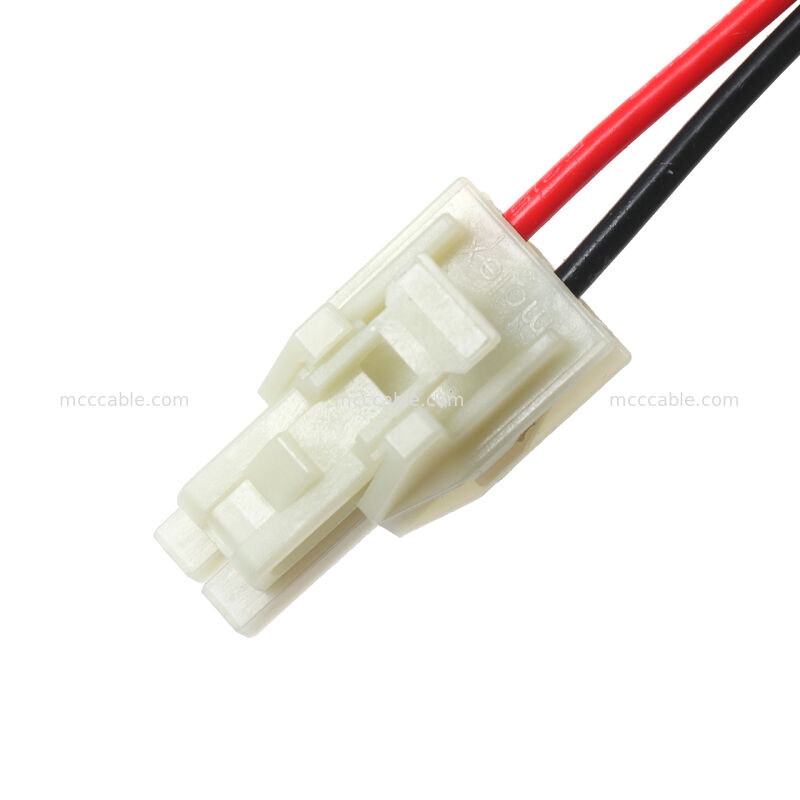

کانکتور

• کانکتور مادگی 4 پین 2 ردیفه
• محفظه نوع نانو-فیت

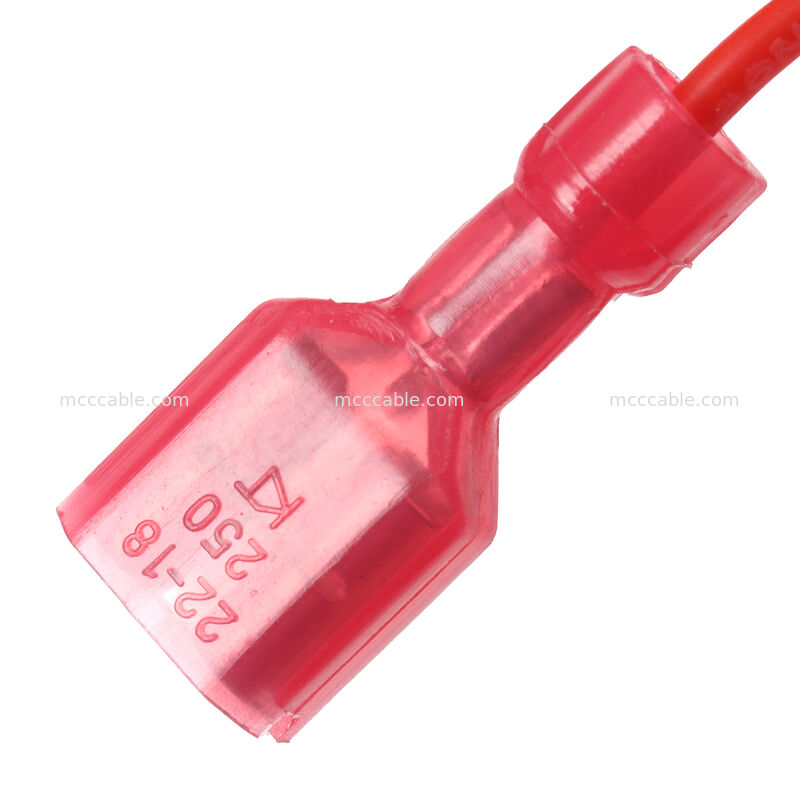

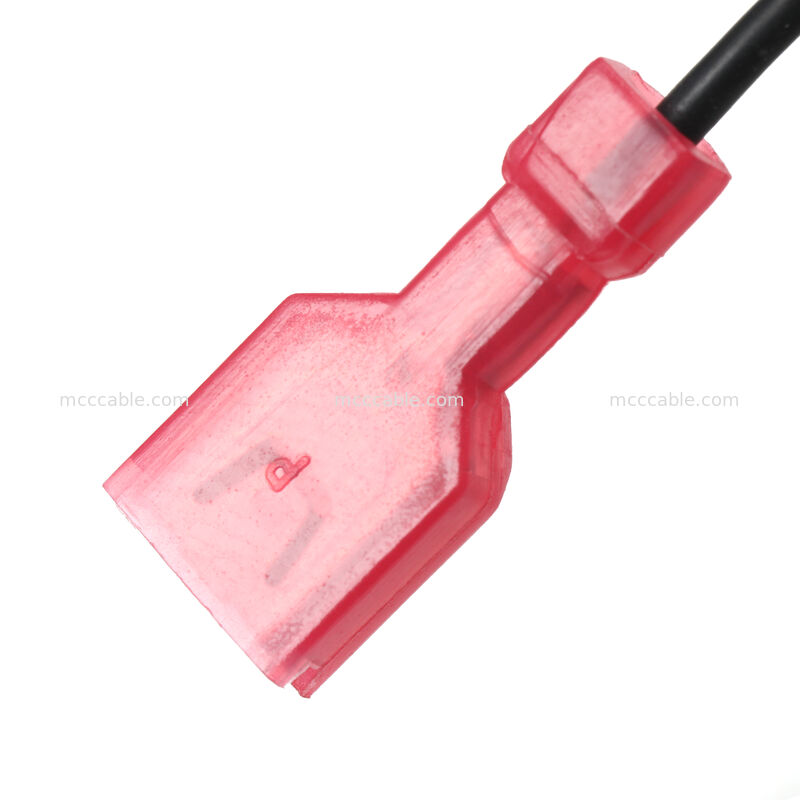

نوع ترمینال

• ترمینال تیغه مادگی کاملاً عایق
• اندازه: 6.3 × 0.8 میلی متر

کابل

• سیم مسی
• گیج سیم: 22 AWG

رنگ سیم ها

• قرمز
• مشکی
• خاکستری

محافظت کابل

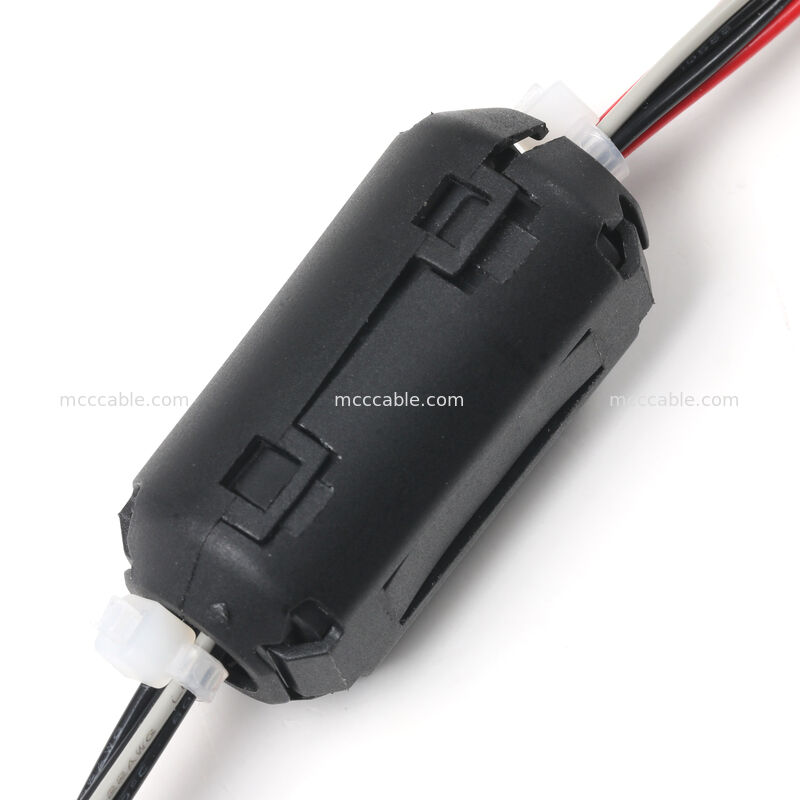

• هسته فریت فشاری برای سرکوب EMI
• بست های کابل برای مدیریت کابل

تمام جزئیات ساختاری مطابق با نقشه های مهندسی تایید شده است.

داده های الکتریکی سیم کشی برق:

کاربردهای سیم کشی برق:

این سیم کشی برق برای توزیع برق داخلی در سیستم های الکترونیکی مناسب است
مانند:

• ماژول های تصحیح ضریب توان (PFC)
• منابع تغذیه صنعتی
• الکترونیک کنترلی
• تجهیزات اتوماسیون
• تابلوهای کنترل الکتریکی

هسته فریت به کاهش تداخل الکترومغناطیسی در مدارهای انتقال برق کمک می کند.

سفارشی سازی سیم کشی برق:

این سیم کشی برق را می توان بر اساس الزامات کاربرد سفارشی کرد، از جمله:

• طول کابل
• گیج سیم
• پیکربندی رنگ سیم
• انواع ترمینال
• پیکربندی پین کانکتور
• مشخصات هسته فریت

خدمات تولید سیم کشی OEM و ODM پشتیبانی می شود.
