TWN4 سفارشی USB 2.0 کابل مونتاژ 1m 28AWG محافظ سیم کشی با سرعت بالا

مونتاژ کابل USB 2.0 TWN4

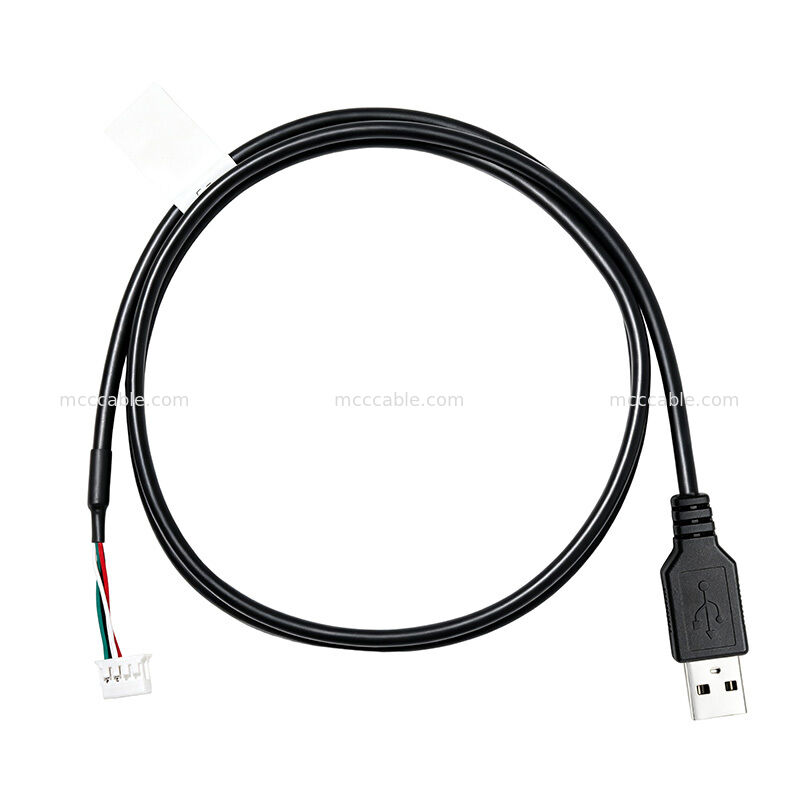

مونتاژ کابل USB 2.0 TWN4 یک مونتاژ کابل سفارشی 1 متری با کانکتور USB Type-A نر در یک انتها و کانکتور سیم 8 پین در انتهای دیگر است.

کابل از ساختار پیچ خورده و شیلددار با سیم UL2725 استفاده می کند و مطابق با الزامات اتصال و پین اوت USB 2.0 مشخص شده طراحی شده است.مشخصات مونتاژ کابل USB 2.0 TWN4

مشخصات

جزئیاتنوع محصول

مونتاژ کابل USB 2.0

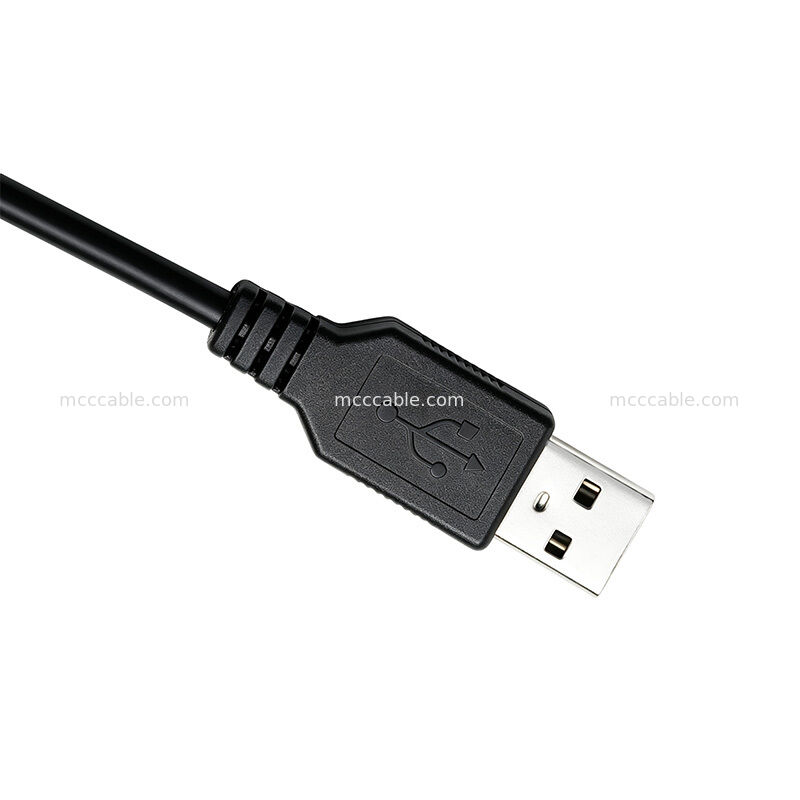

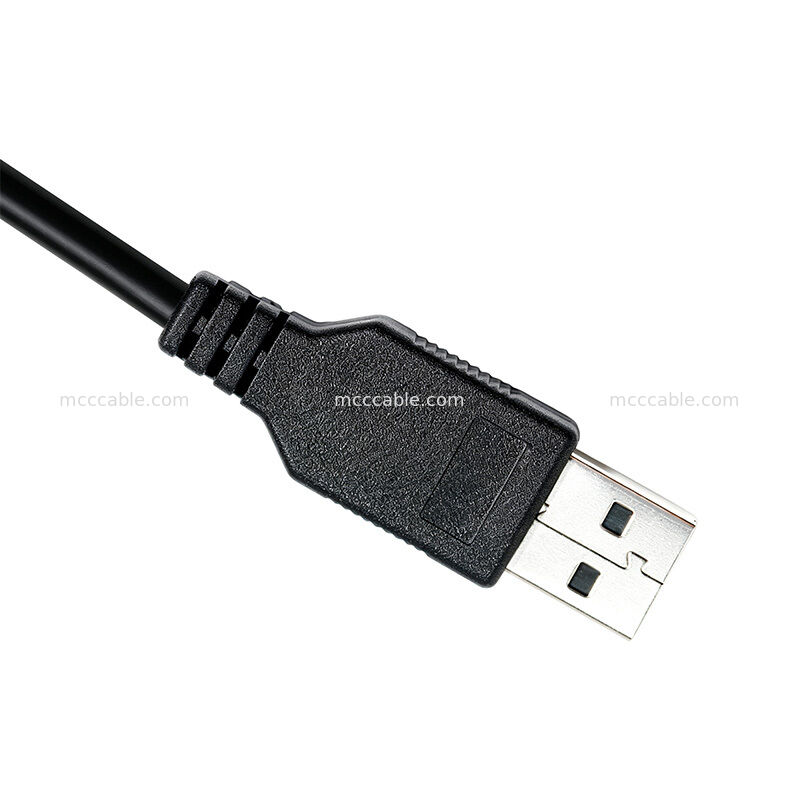

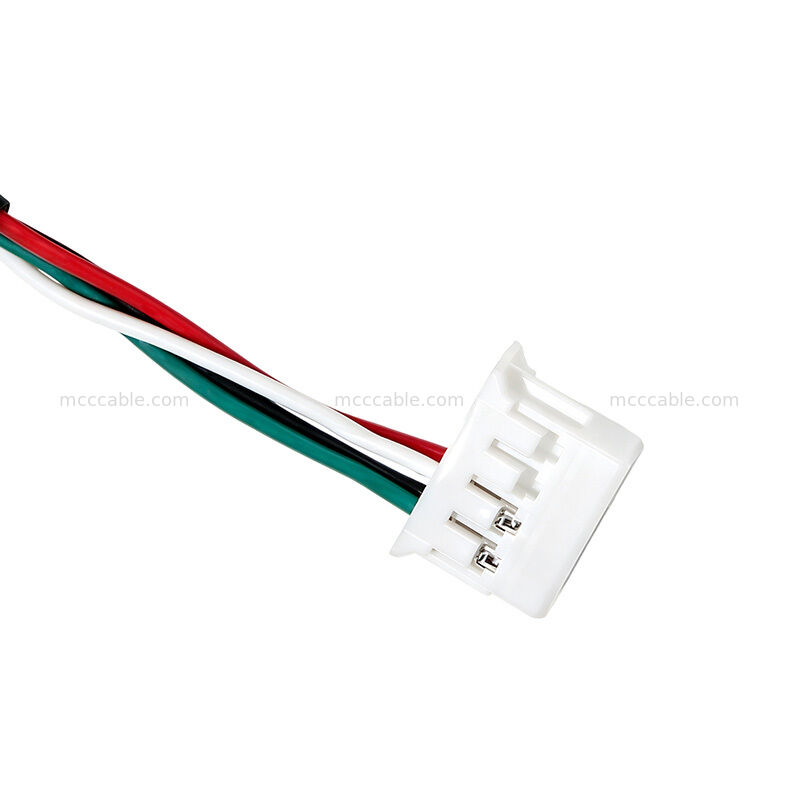

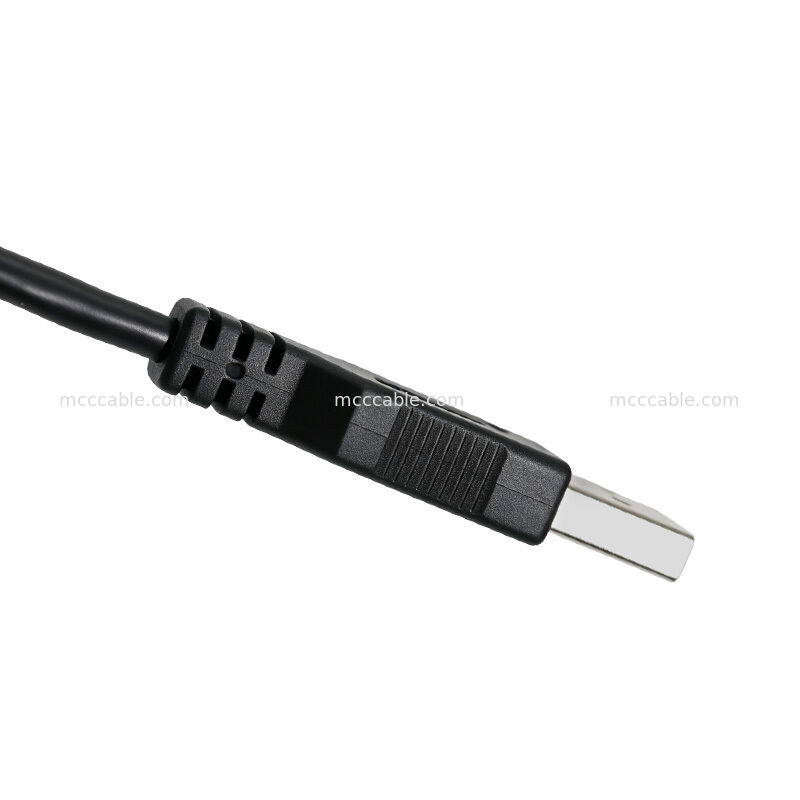

سمت USB از کانکتور USB Type-A نر استفاده می کند. انتهای مقابل از کانکتور 8 پین با پیکربندی محفظه 2 × 4 پین استفاده می کند.

نقشه DF11-8DS-2C را برای کانکتور 8 پین مشخص می کند و پیکربندی محفظه و ترمینال مربوطه را در مشخصات کانکتور شناسایی می کند.

ساختار کابل شیلددار 28AWG TWN4

ساختار کابل به شرح زیر مشخص شده است:

UL2725 28AWG × 1P + 26AWG × 2C + AEB

نقشه همچنین ساختار پیچ خورده و پیکربندی شیلد + تخلیه را نشان می دهد. قالب گیری خارجی به عنوان PVC مشکی 45P مشخص شده است.

این ساختار جفت سیگنال USB، هادی های برق و اجزای شیلدینگ را در مونتاژ کابل ترکیب می کند.

مونتاژ کابل USB سفارشی TWN4

مونتاژ کابل USB TWN4 با پیکربندی کانکتور مشخص شده، ساختار سیم، قالب گیری و طول کابل تولید می شود.

مونتاژ شامل یک بخش قالب گیری شده PVC مشکی و یک لوله حرارتی مشکی است. نقشه یک برچسب سفید با اندازه 70 × 16 میلی متر را مشخص می کند.

تست و انطباق کابل USB 2.0 TWN4

مونتاژ کابل مطابق با RoHS مشخص شده است.

نقشه همچنین الزامات تست الکتریکی زیر را تعریف می کند:

باز/اتصال کوتاه: تست 100%

Hi-Pot: AC 200 V / 0.1 ثانیه

مقاومت عایق: DC 200 V، IR ≥ 20 MΩ

مقاومت تماس: حداکثر 5 Ω

کاربردهای مونتاژ کابل USB TWN4

مونتاژ کابل USB 2.0 TWN4 را می توان برای کاربردهایی که نیاز به اتصال USB 1 متری با رابط USB Type-A نر و کانکتور سیم 8 پین دارند، استفاده کرد.

کلیدواژه های کاربرد معمول عبارتند از:

مونتاژ کابل USB 2.0

کابل USB سفارشی

مونتاژ کابل USB Type-A

کابل USB 8 پین

کابل USB شیلددار

مونتاژ کابل TWN4

• مونتاژ کابل الکترونیکی سفارشی
