105411-1104 چهار مدار، مجموعه کابل برق سفارشی

مجموعه کابل برق 105411-1104 یک مجموعه کابل الکتریکی سفارشی طراحی شده است

با سیم عایق 16AWG UL1180 PTFE و یک پیکربندی مخلوط 4 مدار پانل.

این کابل از سیم UL1180 PTFE استفاده می کند که در 300V و 200 °C درجه بندی شده است، که آن را برای دمای بالا مناسب می کند

برنامه های اتصال الکتریکی. پیکربندی کابل مشخص شده از سیم های قرمز و آبی با

طول برش 268 ± 2 mm

مجمع برای اتصال الکتریکی قابل اعتماد طراحی شده است و در معرض 100٪ باز، کوتاه

و آزمایش متناوب. این محصول همچنین مطابق با RoHS3.0 مشخص شده است.

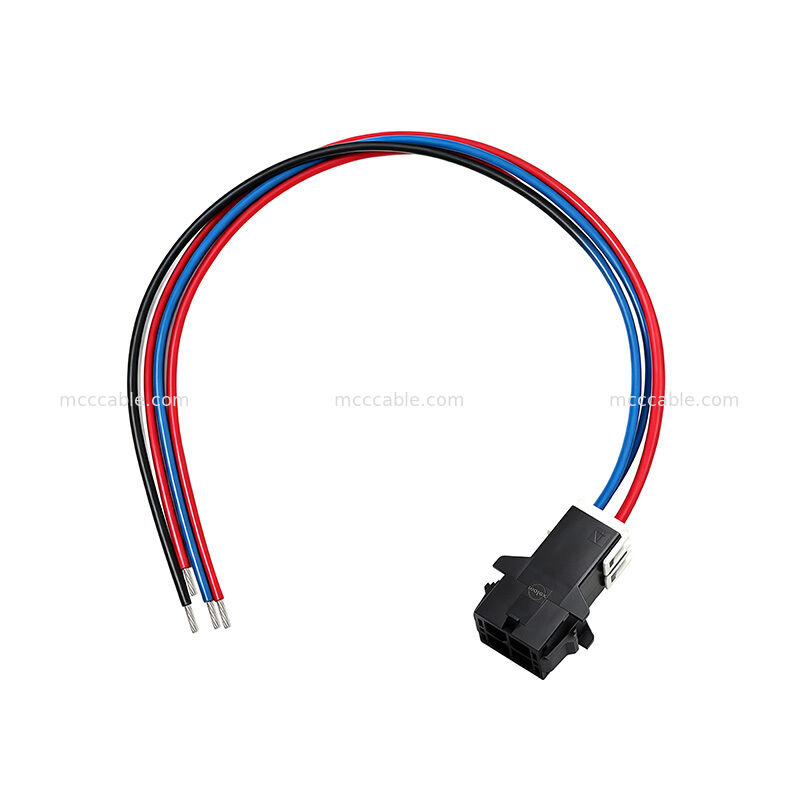

105411-1104 4 ساختار مونتاژ کابل برق مدار

مجموعه کابل 105411-1104 از یک پیکربندی 4 مدار با عایق UL1180 PTFE استفاده می کند

اتصال سیم و پایانی.

ساختار اصلی کابل شامل:

• 4 مدار الکتریکی
• 16AWG UL1180 سیم PTFE
• ولتاژ 300 ولت
• دمای نامی 200 درجه سانتیگراد
• رنگ سیم قرمز و آبی
• پیکربندی کانکتور نصب پنل
• اتصال پایانی با قلع

ترمینال مشخص شده برای سیم 14/16AWG طراحی شده است، در حالی که مشخصات کابل از

16AWG هدايت کننده.

105411-1104 UL1180 مشخصات کابل برق PTFE

105411-1104 4 مونتاژ کابل اتصال مدار

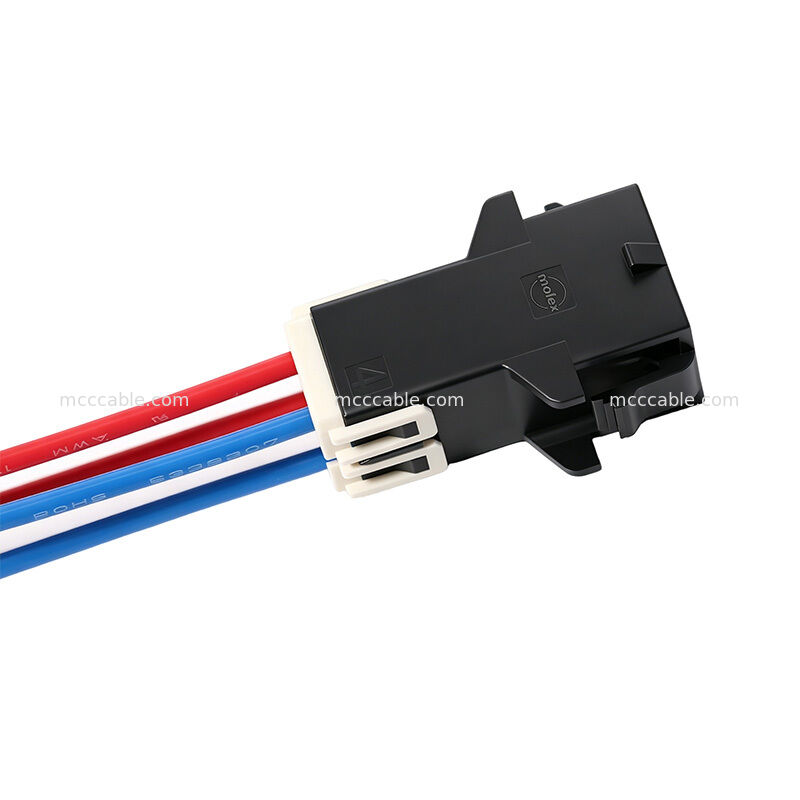

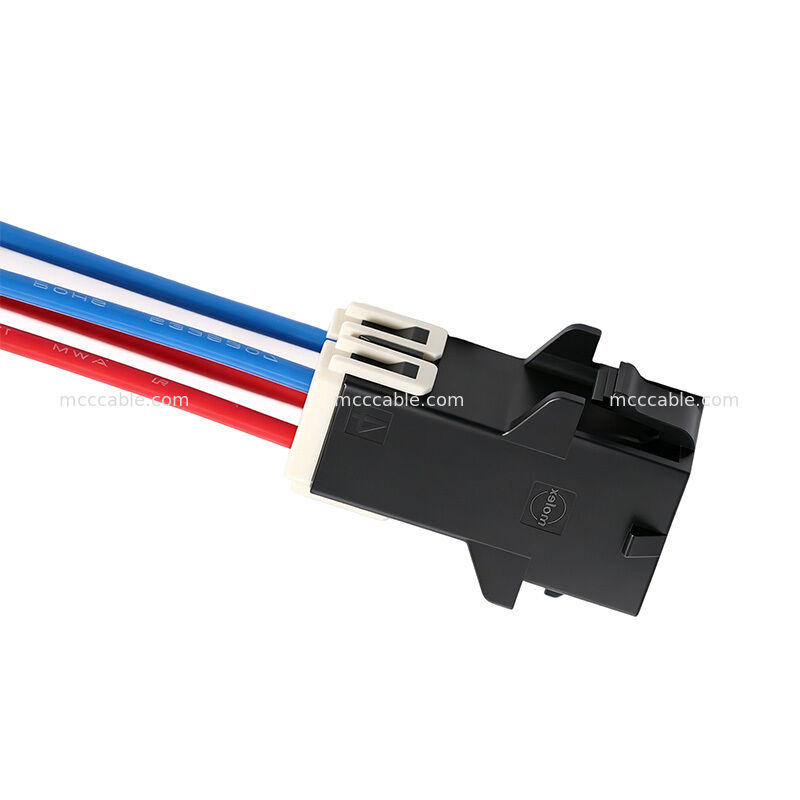

پیکربندی کانکتور 105411-1104 یک محفظه پلاگین 4 مدار با 5.7 میلی متری است

این مجموعه همچنین از یک قطعه TPA 4 مدار برای حفظ ترمینال استفاده می کند.

سیستم اتصال مشخص شده برای موقعیت گیری امن ترمینال و فشرده طراحی شده است

اتصال های الکتریکی نصب شده بر روی پانل

105411-1104 ویژگی های کابل PTFE با دمای بالا

مجموعه کابل 105411-1104 از سیم عایق UL1180 PTFE با درجه حرارت نامی استفاده می کند

محدوده -60°C تا +260°C برای مشخصات مواد سیم، در حالی که درجه بندی UL قابل اجرا

مشخص شده به 200°C و 300V.

مشخصات سیم همچنین شامل:

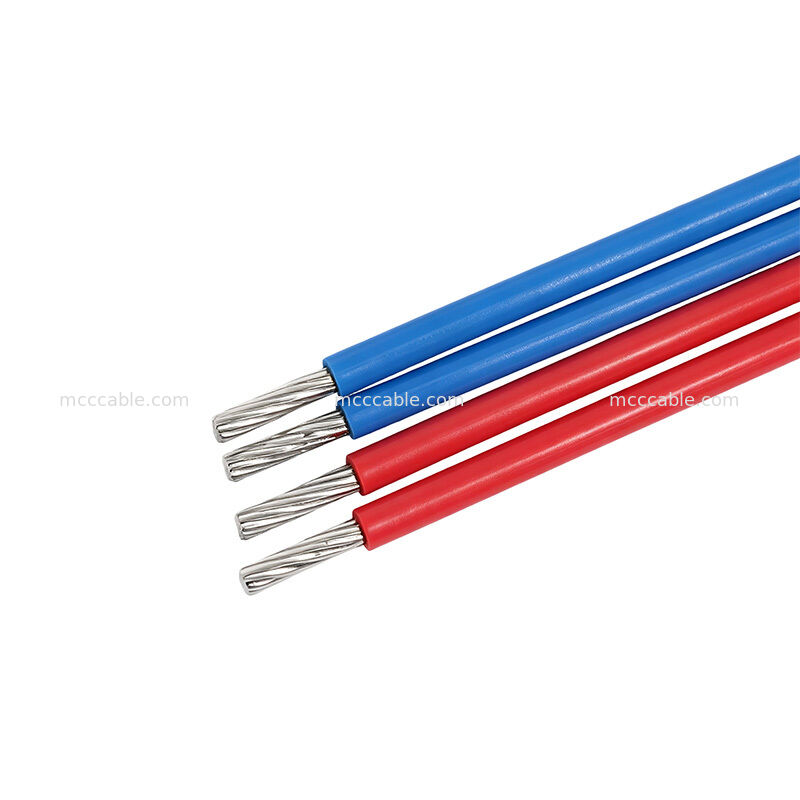

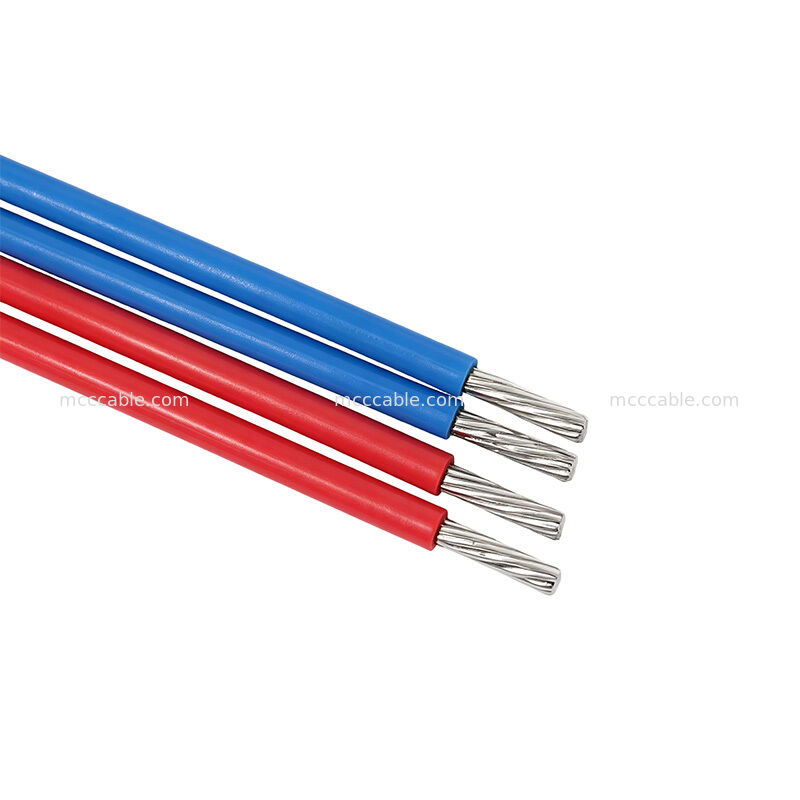

• عایق PTFE
• 16AWG هادی رشته ای
• هادی مس نیکل شده
• درجه حرارت شعله VW-1
• ولتاژ 300 ولت
• عملکرد در دمای بالا
• مشخصات آزمایش خم شدن سرد و شوک حرارتی

مشخصات سیم یک ساختار هادی از 19/0.30 و یک قطر بیرونی نامی را فهرست می کند

از 2.18 ± 0.10 میلی متر

۱۰۵۴۱۱-۱۱۰۴ آزمایش الکتریکی مونتاژ کابل برق

مجموعه کابل برق 105411-1104 برای آزمایش الکتریکی 100٪ در طول تولید مشخص شده است.

الزامات آزمایش عبارتند از:

• تست 100٪ مدار باز
• تست 100٪ مدار کوتاه
• تست 100٪ متناوب
• مقاومت هادی: حداکثر 3Ω
• مقاومت عایق بندی: حداقل 10MΩ / 200V DC / 10ms

این الزامات به عنوان بخشی از الزامات کیفیت مجموعه کابل مشخص شده است.

105411-1104 کاربردهای تجمعی کابل های برق سفارشی

مجموعه کابل برق 105411-1104 4 مدار برای برنامه های اتصال الکتریکی مناسب است

که نیاز به مدارهای چندگانه برق، عایق درجه حرارت بالا و پیکربندی اتصال فشرده دارند.

زمینه های کاربردی بالقوه عبارتند از:

• تجهیزات صنعتی
• سیستم های کنترل الکتریکی
• ماژول های اتصال برق
• تجهیزات درجه حرارت بالا
• سیم کشی تجهیزات داخلی
• مجموعه های کابل OEM سفارشی

ترکیبی از سیم 16AWG PTFE، درجه بندی 300V و عایق درجه حرارت بالا باعث می شود این

پیکربندی مناسب برای کاربردهایی که در آن مقاومت حرارتی و اتصال الکتریکی قابل اعتماد

مهم هستند.

105411-1104 ساخت و ساز قطعات کابلی

مجموعه کابل 105411-1104 می تواند به عنوان یک راه حل کابل سفارشی بر اساس

به طول سیم مورد نیاز، رنگ سیم، پیکربندی ترمینال و الزامات مونتاژ.

پیکربندی استاندارد طول برش 268 ± 2 mm را با شناسایی سیم قرمز و آبی مشخص می کند.

برای چهار مدار
