Place of Origin:
China
نام تجاری:
Customization
گواهی:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Model Number:
USL20-30SS-100-B
KEL USL20-30S یک کانکتور کابل میکرو کواکسیال با دقت بالا است که برای دستگاه های الکترونیکی با تراکم بالا طراحی شده است.هوافضا، تجهیزات پزشکی، هواپیماهای بدون سرنشین و خودروبرنامه های کاربردی0.4mm pitchو1.0mm ارتفاع جفت گیری، این کانکتور نیازهای دستگاه های فشرده را برآورده می کند در حالی که انتقال سیگنال با عملکرد بالا را تضمین می کند.
| دسته بندی | مشخصات |
|---|---|
| مدل | USL20-30S |
| تعداد تماس ها | 30 |
| ارتفاع | 0.4 میلی متر |
| ارتفاع جفت گیری | 1.0mm |
| طول کابل (قابل سفارشی سازی) | 50mm (طول استاندارد می تواند سفارشی شود) |
| نوع اتصال | عایق-تغییر (IDC) |
| جهت گیری کانکتور | افقی |
| طول واقعی جفت گیری | 0.5 میلی متر |
| محافظ | پوسته فلزی باعث کاهش صدا می شود |
| مالکیت الکتریکی | مشخصات |
|---|---|
| جریان نامی | 0.25A در هر تماس |
| مقاومت تماس | حداکثر 100mΩ |
| ولتاژ مقاومت دی الکتریک | 200 ولت AC برای 1 دقیقه |
| مقاومت عایق | حداقل 100MΩ در 250V DC |
| محدوده دمای عملیاتی | -40°C تا +85°C |
| کابل قابل استفاده | #42 AWG کابل هم محوری میکرو |
طراحی مینیاتوری با چگالی بالا
عملکرد الکتریکی قابل اعتماد
یکپارچگی سیگنال بهبود یافته
ساختمانی قابل اعتماد و پایدار
| ویژگی های الکتریکی | مشخصات |
|---|---|
| جریان نامی | 0.25A در هر تماس |
| مقاومت تماس | حداکثر 100mΩ |
| ولتاژ مقاومت دی الکتریک | 200 ولت AC |
| مقاومت عایق | 100MΩ دقیقه در 250V DC |
| کابل قابل استفاده | #42 AWG کابل هم محوری میکرو |
✔️صداقت سیگنال بالاانتقال داده های با سرعت بالا را تضمین می کند.
✔️جمع و جور و صرفه جویی در فضابرای دستگاه هایی که فضای محدودی دارند طراحی شده است.
✔️محافظت از تداخل الکترومغناطیسی✓ محافظ داخلی باعث کاهش صدا و از دست دادن سیگنال می شود.
✔️جمع آوری آسانطراحی IDC مونتاژ کابل را ساده می کند و قابلیت اطمینان را افزایش می دهد.
✔️کاربرد گستردهمناسب برای UAV، رباتیک، هوافضا، دستگاه های پزشکی و موارد دیگر.

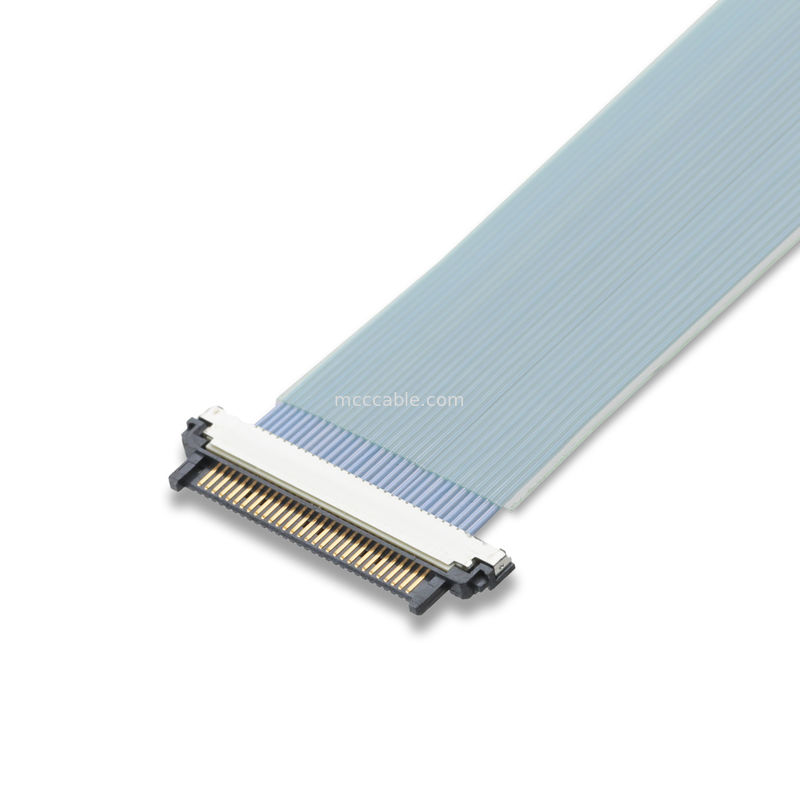

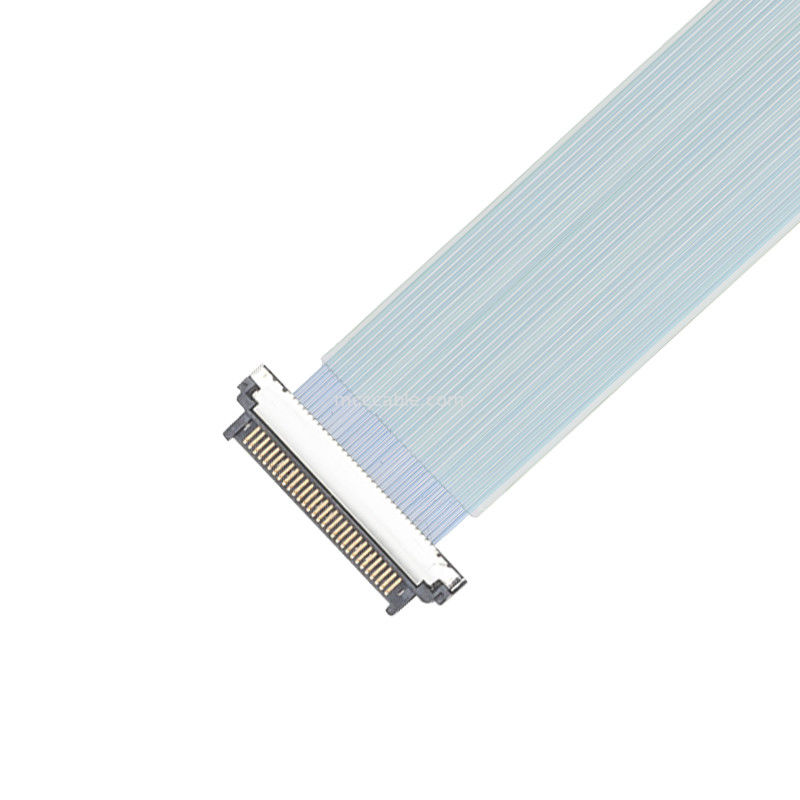

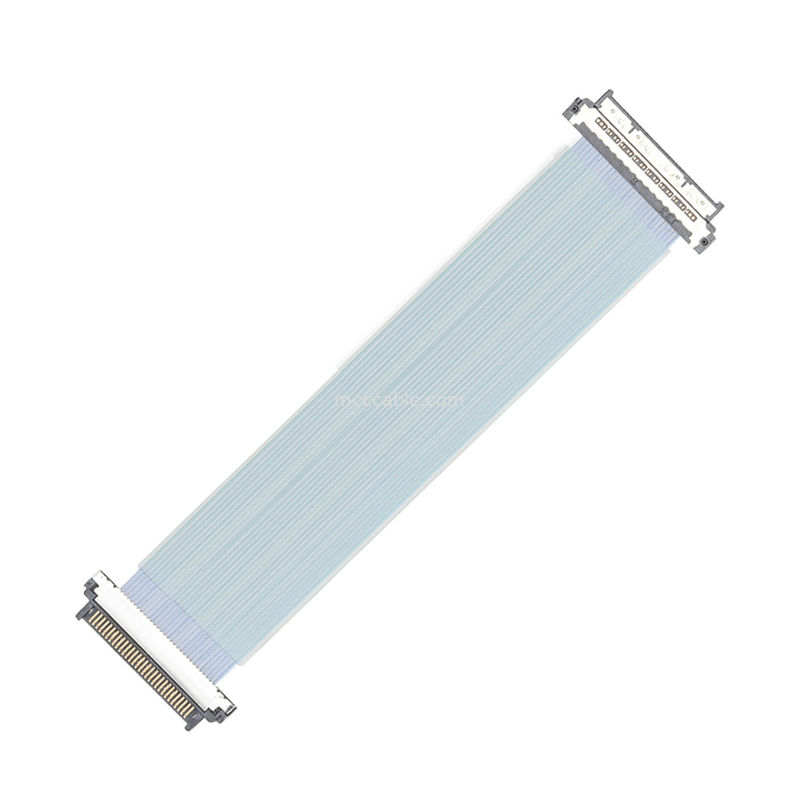

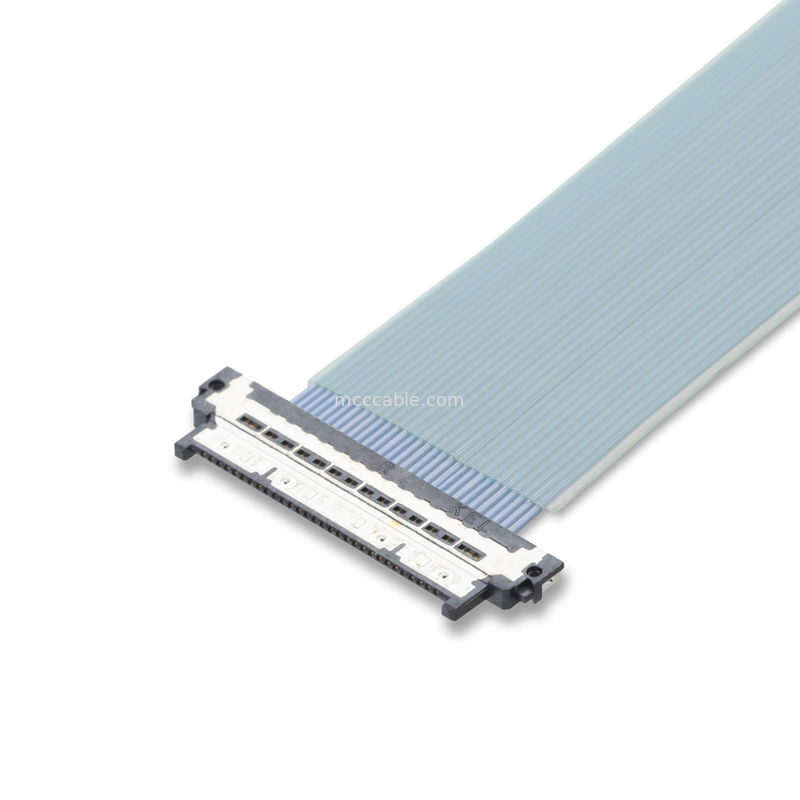

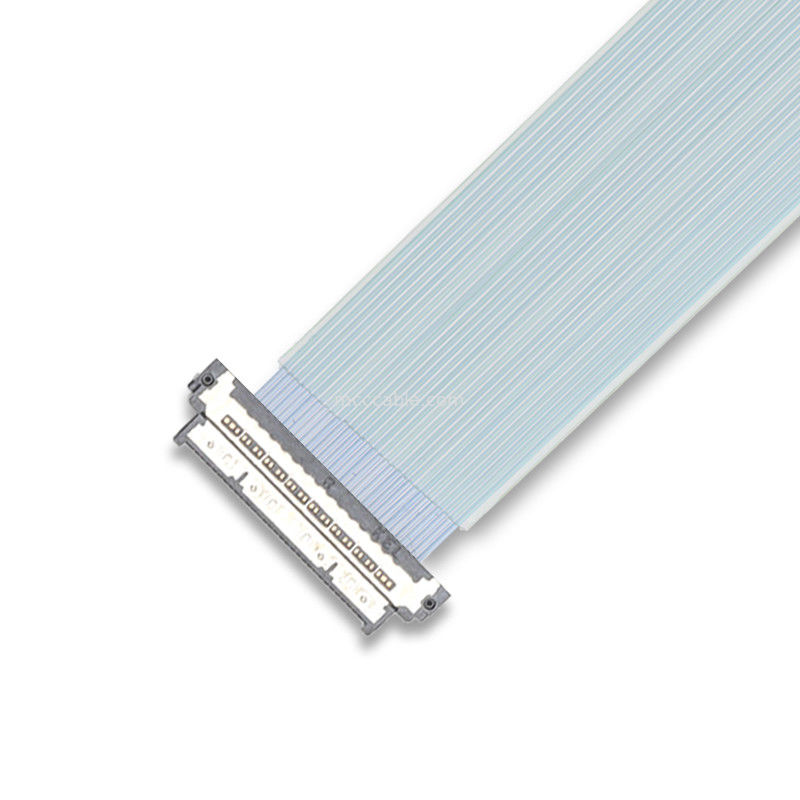

کابل USL20-30SS-100-B:
کانکتورهای این سری دارای یک پیچ 0.4 میلی متر و ارتفاع نصب پایین 1.0 میلی متر هستند.
در مقایسه با سری کنتاکتورهای SSL فعلی ما برای کابل های کواکسیال فوق العاده نازک 0.5 میلی متری،
سری USL به کاهش عمده حدود 50٪ از نظر حجم متصل شده دست می یابد، بنابراین به کاهش حجم متصل شده کمک می کند.
به شدت به کاهش وزن و کوچک کردن دستگاه کمک می کند.
این محصول دارای یک کانکتور نوع زاویه راست در طرف صفحه و یک کانکتور نوع مستقیم در طرف کابل است.
علاوه بر این، تغییرات 30 و 40 تماس در حال حاضر در دسترس است.
مجموعه کابل های میکرو کواکسیال، مجموعه کابل eDP، مجموعه کابل LVDS، کابل میکرو کواکسیال،
تولید کنندگان سیم های ریز
سوال ۱: آیا این یک کارخانه است؟
A:بله، ما بیش از 17 سال تجربه طراحی و تولید داریم!
سوال2: آیا گواهینامه ای وجود دارد؟
A:بله، IS09001، ISO14001، TS16949، ISO13485، UL CERIFIED وجود دارد.
سوال سوم: تخصص ما چیست؟
A: ما می توانیم محصولات را بر اساس درخواست طراحی کنیم.
سوال 4: آیا شما سفارشات OEM / ODM را قبول می کنید؟
A: بله، ما سفارشات OEM / ODM را قبول می کنیم. برای سفارشات OEM، MOQ 100pcs است. برای سفارشات ODM، MOQ
1000PCs. هزینه قالب بر اساس طراحی صورت خواهد گرفت.
سوال5: چقدر طول می کشد تا یک سفارش کامل شود؟
A: برای سفارش کوچک و محصولات موجود در انبار، کمتر از 3 روز برای آماده سازی و تحویل طول می کشد
زمان ارسال بسته به انتخاب مشتری است، سریع ترین 7 روز و طولانی ترین 1 ماه.
برای سفارش بزرگ، به عنوان ما نیاز به تایید همه چیز شامل آماده سازی مواد، تولید، این پرو
در طول 5 تا 21 روز کاری بسته به مقدار سفارش، آزمایش 1 تا 3 روز کاری،
و بالاخره، بسته بندی یک روز، پس سریع ترین 7 روز و طولانی ترین 25 روز بدون حمل.
سوال6: به عنوان مشتریان بلند مدت، چه خدماتی می توانیم دریافت کنیم؟
1محصول جدید با سفارش عرضه خواهد شد، بنابراین شما می توانید ببینید که آیا آن محصول بالقوه در بازار است
و آن را تبلیغ کنید، و شما حق فروش مجدد محصول را در منطقه خود خواهید داشت.
2تخفیف هزینه اضافی، قیمت ارزان تر برای خرید محصولات در مقدار کمتر.
3. ما می توانیم در تصاویر تبلیغاتی کمک کنیم و تصاویر را با لوگو مشتریان بسازیم
سوال 7: مدت گارانتی برای کابل چقدر است و در صورت معیوب یا ناقص، چگونه می توان از مزایای خود محافظت کرد؟
A: تمام کابل های ما با 12-36 ماه گارانتی فروخته می شوند، و برای سفارش مقدار بزرگ، ما 0.3٪ ارائه می دهیم
به 0.5٪ پشتیبان برای معیوب فرستاده شده با سفارش، بنابراین اگر شما سفارش 1000PCs، این بدان معنی است که شما می توانید 100
3pcs با پشتیبان گیری. اگر شما بیشتر از 5pcs ناقص دریافت، و کمتر از 0.1٪، لطفا با فروش تماس بگیرید و
و ما مشکل شما را در راه جایگزین کردن با سفارش جدید یا بازپرداخت حل خواهیم کرد.
سوال8، شما سفارش نمونه رایگان را قبول می کنید؟
A: بله، سفارش نمونه پشتیبانی می شود، برخی از نمونه ها می توانند بدون حمل و نقل حمل و نقل رایگان ارائه شوند.
