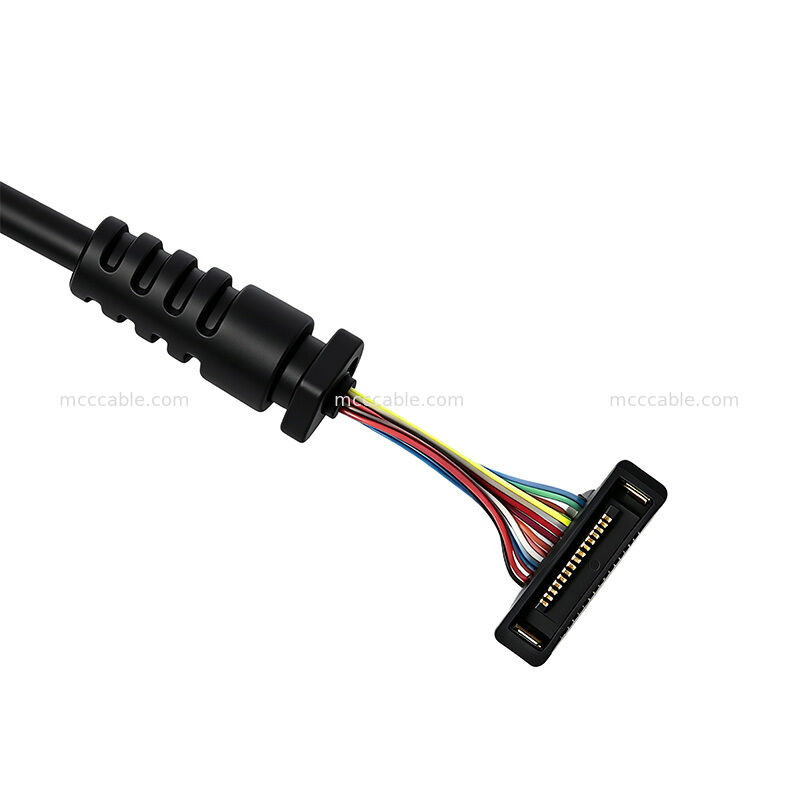

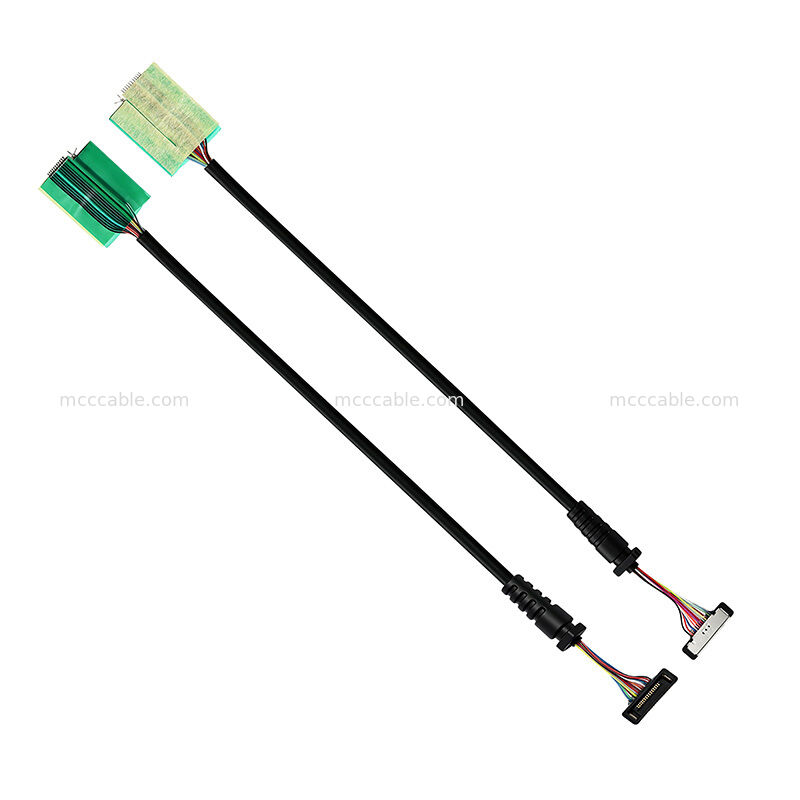

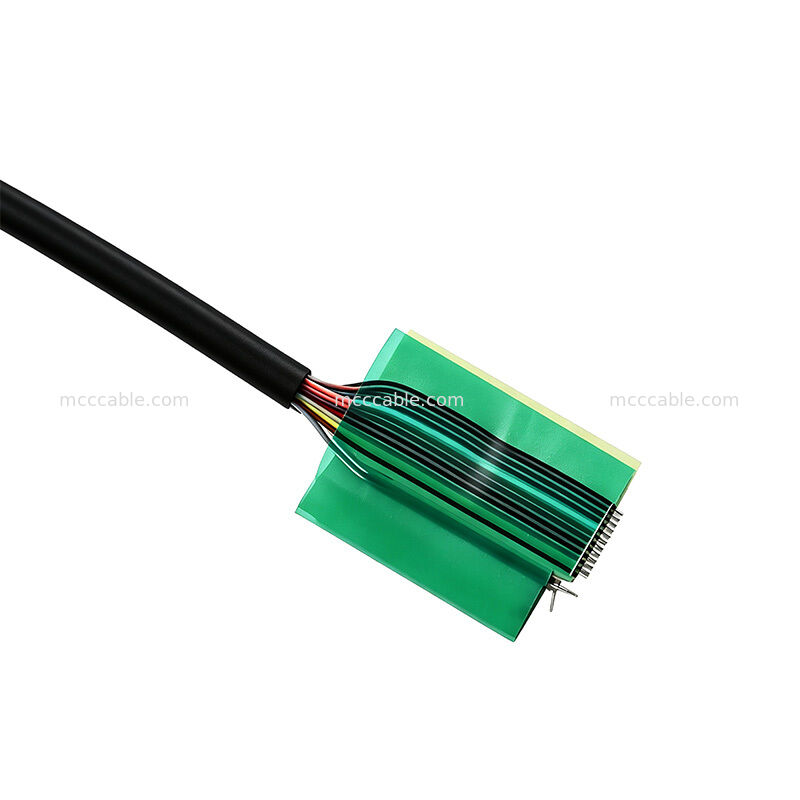

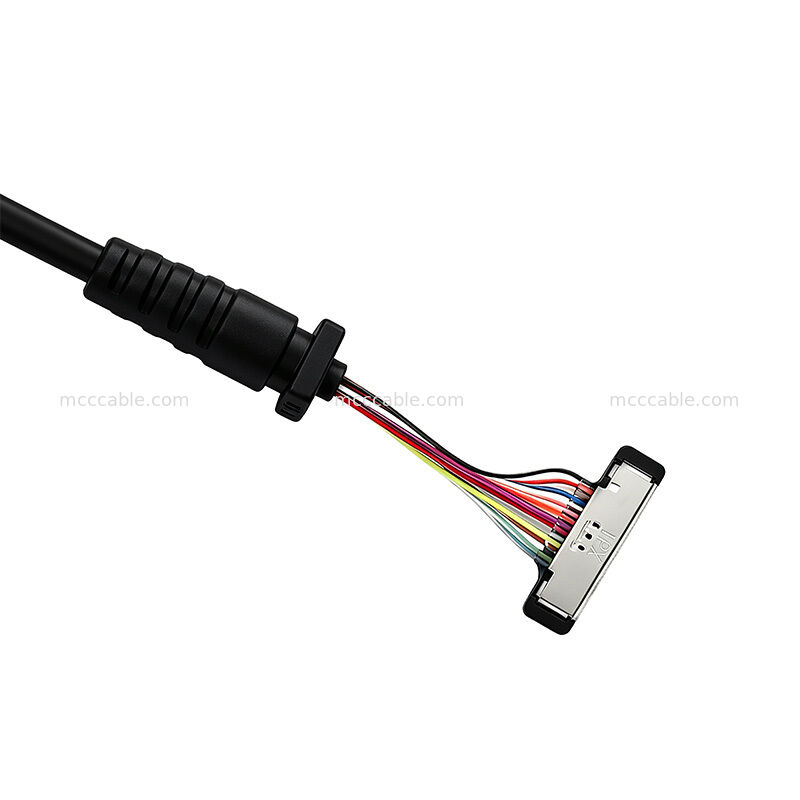

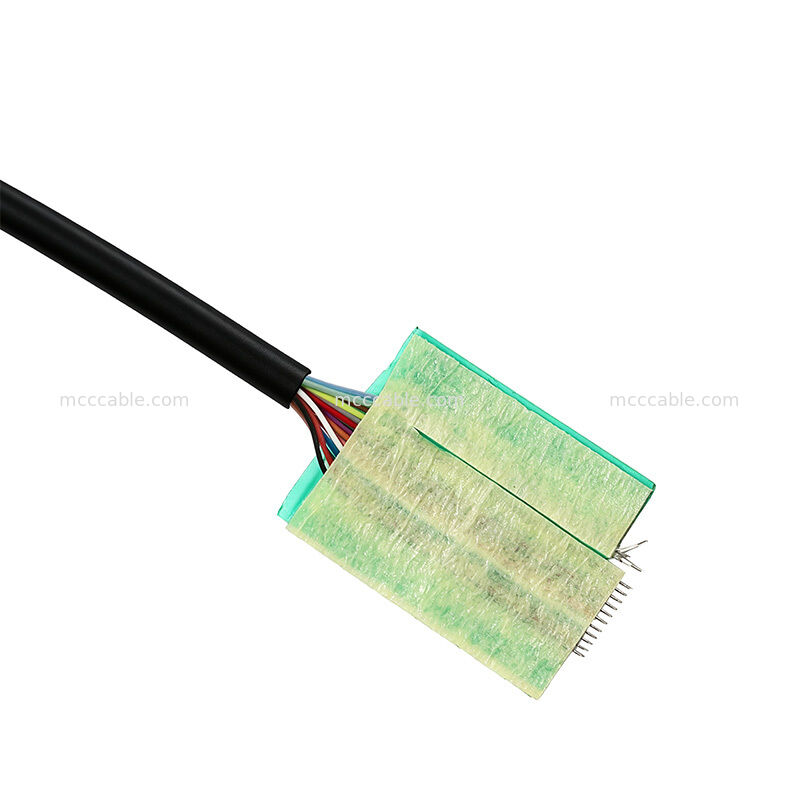

20373-R14T-06 14C کمربند میکرو کواکسیال فوق باریک

20373-R14T-06 14C Micro Coaxial Cable Assembly یک کابل سفارشی فشرده است

مجموعه طراحی شده با یک ساختار هم محوری MCC 14 هادی. پیکربندی کابل

ترکیبی از 2 × 42 AWG و 12 × 36 AWG، با 50Ω MCC coaxial

ساخت و ساز برای کاربردهای انتقال سیگنال فشرده.

با طول کابل تمام شده 150 ± 5 mm و قطر کلی کابل

2.10 ± 0.20 میلی متر، این مجموعه کابل میکرو کواکسیال فوق العاده نازک برای برنامه های کاربردی مناسب است

که در آن مسیر کابل های فشرده و یک پروفایل کابل کوچک مهم است.

20373-R14T-06 ساختار مونتاژ کابل میکرو کواکسیال

مجموعه کابل 20373-R14T-06 از یک پیکربندی هم محوری 14C MCC استفاده می کند که شامل

از 2 × 42 AWG و 12 × 36 AWG هادی.

مشخص شده به عنوان سیم های کواکسیال 50Ω، در حالی که سیم های 36 AWG به عنوان هادی های جداگانه استفاده می شوند

داخل مجموعه کابل

مجموعه کابل همچنین شامل چسب UV 8806 HF RP برای کابل مشخص

فرآیند پایان دادن.

20373-R14T-06 مشخصات کابل 14C

20373-R14T-06 پیکربندی کانکتور

پیکربندی مشخص شده کانکتور شامل یک مجموعه خانه پلاگین و مجموعه پوسته پلاگین است.

اجزای اتصال برای P1 عبارتند از:

• اسمبلی خانه پلاگین: 20373-R14T-06

• پلاگ شیل-A: 2182-014-03

فرایند پایان مشخص نیاز به سپر از هر سیم تک محوری به پایان می رسد به

پوسته های کانکتور. دم کانکتور نیز با پوشش چسب UV 1 ′′ 2 میلی متر مشخص شده است.

20373-R14T-06 عملکرد الکتریکی

مجموعه کابل 20373-R14T-06 با حداکثر مقاومت هادی 3.0 Ω مشخص شده است.

و مقاومت عایق 10 MΩ در شرایط آزمایش مشخص شده.

الزامات تولید همچنین شامل آزمایشات 100٪ باز، کوتاه مدت و متناوب برای تأیید

ادامه برق و کیفیت مونتاژ

20373-R14T-06 ابعاد کابل

پیکربندی استاندارد دارای طول کابل 150 ± 5 mm و قطر کلی کابل است.

از 2.10 ± 0.20 میلی متر

ساخت فشرده 14C میکرو کواکسیال کمک می کند تا یک پروفایل کابل کوچک برای برنامه های کاربردی حفظ شود

که نیاز به چند رسانای سیگنال در یک فضای مسیریابی محدود دارد.

20373-R14T-06 کاربردهای تجمعی کابل های سفارشی

20373-R14T-06 مجموعه کابل کواکسیال میکرو مناسب برای تجهیزات الکترونیکی فشرده است

و کاربردهای انتقال سیگنال که نیاز به پیکربندی کابل کواکسیال چند هادی دارند.

ساختار 14C، سیم های هم محوری 50Ω MCC، قطر نامی کابل 2.10 میلی متر فشرده و

طول کابل 150 میلی متری سفارشی این پیکربندی مناسب برای کابل محدود فضا

راه اندازی و الزامات سفارشی اتصال الکترونیکی
