محل منبع:
چین
نام تجاری:
Customization
گواهی:
UL ，ISO13485 , ISO9001.2005 , ISO14001
شماره مدل:
مونتاژ کابل کواکسیال میکرو با کانکتور 20453-040T-01
مونتاژ کابل کواکسیال میکرو با کانکتور 20453-040T-01
– اتصال متقابل سفارشی OEM با سرعت بالا

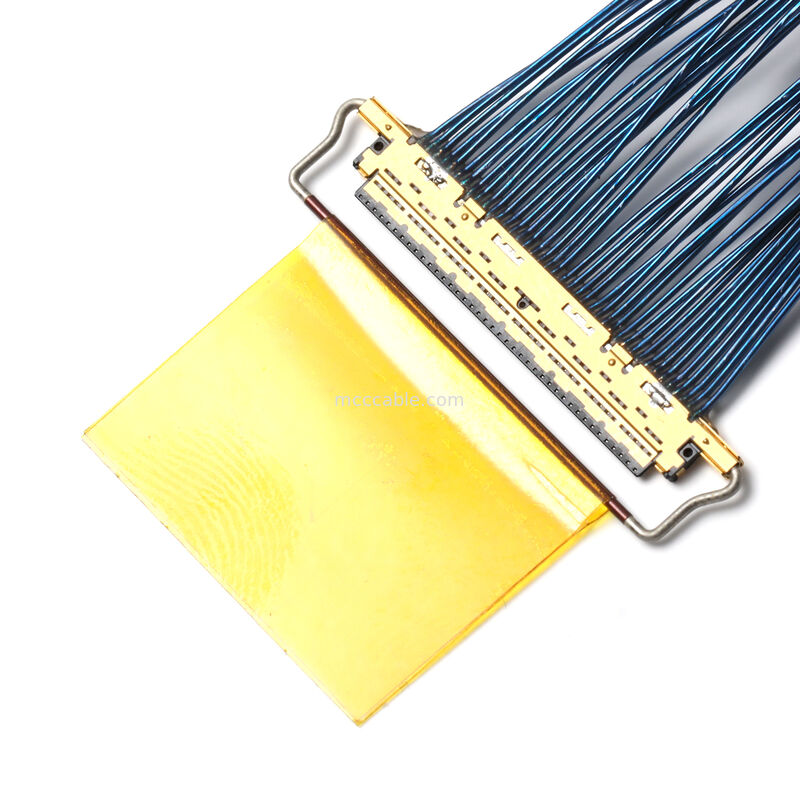

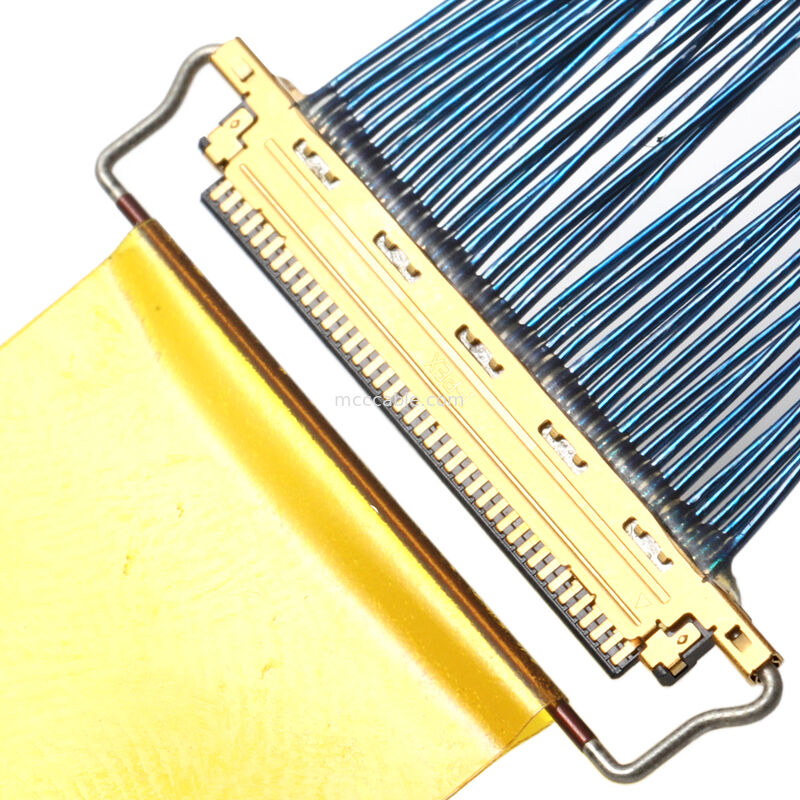

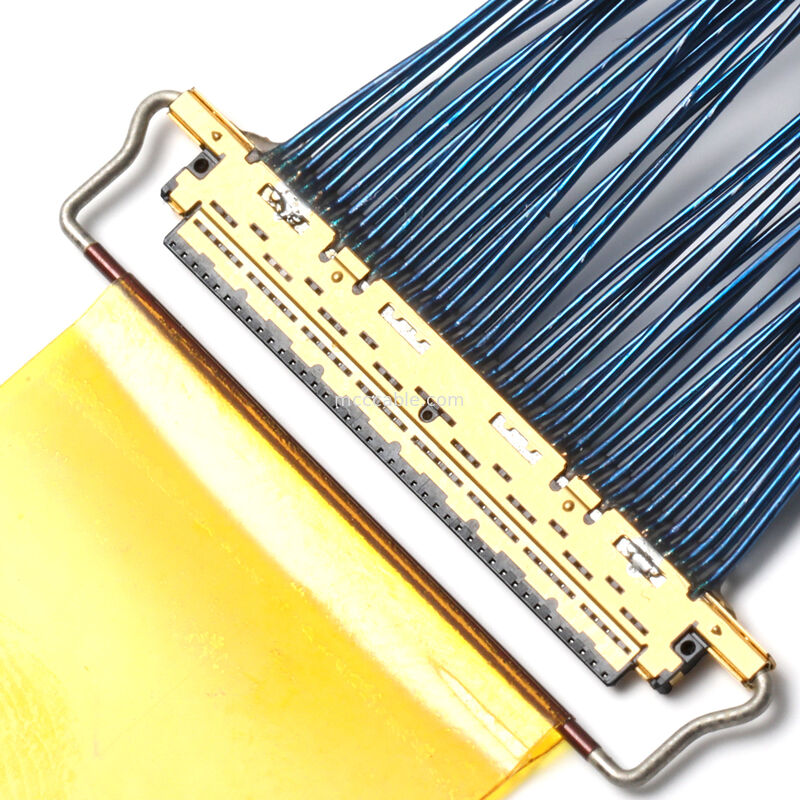

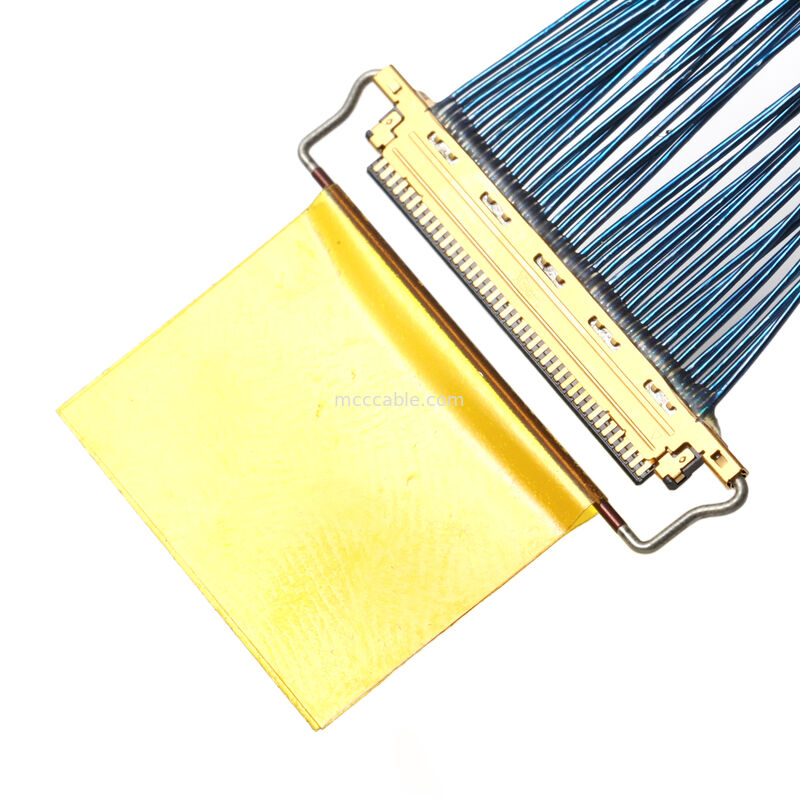

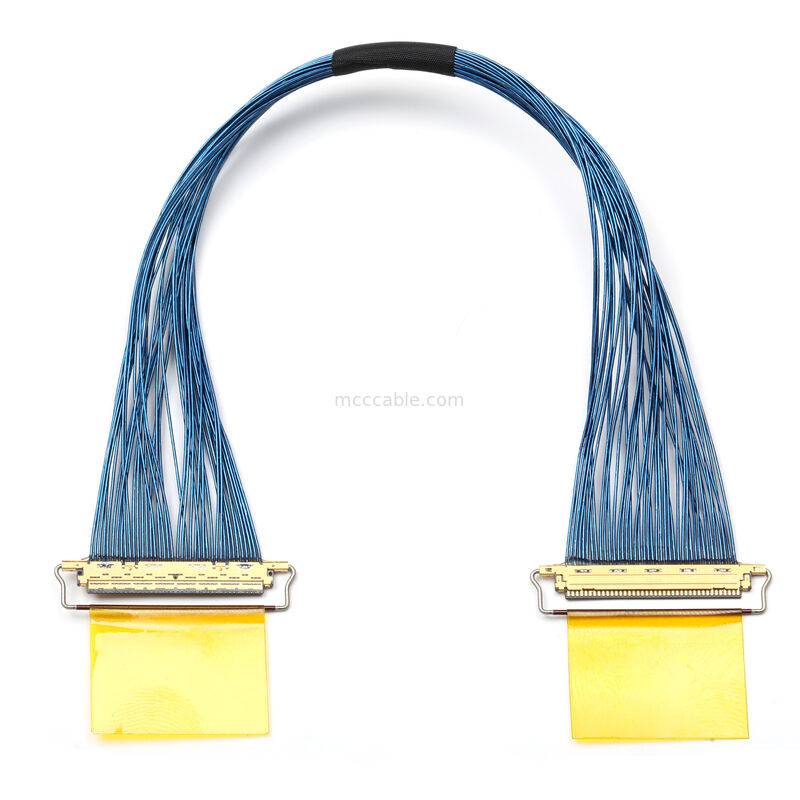

مونتاژ کابل کواکسیال میکرو با کانکتور 20453-040T-01:
این مونتاژ کابل کواکسیال میکرو با کانکتور 20453-040T-01 یک راهحل اتصال متقابل سفارشی OEM است که برای سیستمهای الکترونیکی فشرده طراحی شده است و به
انتقال سیگنال با سرعت بالا و عملکرد مکانیکی قابل اعتماد نیاز دارد.
این مونتاژ از سیمهای کواکسیال میکرو بسیار ظریف استفاده میکند که با یک کانکتور 20453-040T-01
برد-سطحی با گام ریز خاتمه مییابد، همراه با فیلم عایق، چسب UV و
تقویتکننده کاهش فشار.
برای کاربردهایی که فضا محدود است و یکپارچگی سیگنال و دوام
بسیار مهم هستند، بهینه شده است.
تمام مونتاژها بر اساس الزامات الکتریکی و مکانیکی تعریف شده توسط مشتری، سفارشی ساخته میشوند.
ویژگیهای کلیدی مونتاژ کابل کواکسیال میکرو با کانکتور 20453-040T-01:
ساختار سیم کواکسیال میکرو
هادیهای کواکسیال جداگانه، تداخل متقابل و تداخل الکترومغناطیسی را کاهش میدهند و از انتقال سیگنال با سرعت بالا و تمیز پشتیبانی میکنند.
رابط کانکتور 20453-040T-01 با گام ریز
طراحی کانکتور برد-سطحی فشرده مناسب برای مونتاژهای الکترونیکی با چگالی بالا.
طراحی انعطافپذیر دسته کابل
دسته کابل میکرو کواکسیال چند هستهای از خم شدن و مسیریابی کنترلشده پشتیبانی میکند.
ناحیه خاتمه تقویتشده
فیلم عایق، چسب UV و تقویت نوار، کاهش فشار و قابلیت اطمینان طولانیمدت را بهبود میبخشند.
تولید سفارشی OEM
طول کابل، پینبندی، جهتگیری کانکتور و روش تقویت کاملاً قابل تنظیم هستند.
کاربردهای معمولی مونتاژ کابل کواکسیال میکرو با کانکتور 20453-040T-01:
سیستمهای نمایشگر و تصویربرداری تعبیهشده
ماژولهای دوربین و حسگر فشرده
الکترونیک صنعتی و واحدهای کنترل
اتصالات متقابل برد به برد با چگالی بالا
مونتاژهای الکترونیکی سفارشی OEM
مشخصات فنی مونتاژ کابل کواکسیال میکرو با کانکتور 20453-040T-01:
پارامتر
توضیحات
نوع محصول
مونتاژ کابل کواکسیال میکرو
| مدل کانکتور | 20453-040T-01 |
|---|---|
| نوع کانکتور | کانکتور پلاگ برد-سطحی با گام ریز |
| گام کانکتور | کلاس 0.5 میلیمتر |
| نوع سیم | سیم کواکسیال میکرو (به عنوان مثال کلاس UL1354) |
| تعداد هادیها | سفارشی (مثال: 40 هسته) |
| طول کابل | سفارشی (مثال: 150 میلیمتر ±10 میلیمتر) |
| قابلیت سیگنال | انتقال با سرعت بالا و نویز کم |
| محافظ | محافظ کواکسیال جداگانه |
| محافظت مکانیکی | فیلم عایق + چسب UV + نوار |
| تست الکتریکی | تست 100% باز / اتصال کوتاه / پیوستگی |
| تست Hi-Pot | AC 200 V |
| مقاومت عایق | ≥20 MΩ (DC 200 V) |
| مقاومت تماس | ≤5 Ω |
| انطباق | مطابق با RoHS |
| حالت تولید | طراحی و تولید سفارشی OEM |
| گزینههای سفارشیسازی مونتاژ کابل کواکسیال میکرو با کانکتور 20453-040T-01: | طول کابل و طرح مسیریابی |
| تعداد خطوط کواکسیال میکرو | جهتگیری کانکتور و ساختار جفتگیری |
تخصیص پین و گروهبندی سیگنال
مواد تقویتکننده و عایق
برچسبگذاری، سریالسازی و بستهبندی
پشتیبانی مهندسی از اعتبارسنجی طراحی تا تولید انبوه در دسترس است.
Sino-Media یک تولیدکننده تخصصی مونتاژ کابل است. ما از تجهیزات اتوماسیون پیشرفته، مواد اولیه ممتاز، یک سیستم تضمین کیفیت قوی و یک تیم فنی ماهر برای ارائه کابل و مهار سفارشی با کیفیت بالا استفاده میکنیم
اجزای سازنده در مقادیر کم. تیمهای مهندسی، تولید و کنترل کیفیت ما، برتری این اجزای منحصربهفرد را تضمین میکنند. ماموریت ما این است که کیفیت محصول را به طور مداوم بهبود بخشیم، نیازهای مشتری را برآورده کنیم و تخصص خود را در مواد مورد استفاده و توصیه شده حفظ کنیم. تعهد ما به رضایت مشتری، رشد مداوم شرکت را هدایت میکند.
Q1. آیا این یک کارخانه است؟
پاسخ: بله، ما بیش از 16 سال تجربه طراحی و تولید داریم!
Q2. آیا گواهینامهای وجود دارد؟
پاسخ: بله، IS09001، ISO14001، TS16949، ISO13485، UL CERIFIED وجود دارد.
Q3. تخصص ما چیست؟
پاسخ: ما میتوانیم محصولات را بر اساس کاربرد طراحی کنیم.
Q4. آیا سفارشات OEM/ODM را میپذیرید؟
پاسخ: بله، ما سفارشات OEM/ODM را میپذیریم. برای سفارشات OEM، MOQ 100 عدد است. برای سفارشات ODM، MOQ
1000 عدد است. هزینه قالب بر اساس طراحی دریافت میشود.
Q5. تکمیل یک سفارش چقدر طول میکشد؟
پاسخ: برای سفارشات کوچک و محصولات موجود در انبار، آمادهسازی و تحویل کمتر از 3 روز طول میکشد و زمان حمل و نقل به انتخاب مشتری بستگی دارد، سریعترین زمان 7 روز و طولانیترین زمان 1 ماه.
برای سفارش بزرگ، از آنجایی که ما باید همه چیز از جمله آمادهسازی مواد، تولید را تأیید کنیم، این فرآیند
بسته به مقدار سفارش، 5 تا 21 روز کاری طول میکشد، آزمایش 1 تا 3 روز کاری و در نهایت، بستهبندی 1 روز، بنابراین سریعترین زمان 7 روز و طولانیترین زمان 25 روز بدون حمل و نقل.
Q6. به عنوان مشتریان بلندمدت، چه خدمات دیگری میتوانیم دریافت کنیم؟
1. محصول جدید با سفارش ارائه میشود، بنابراین میتوانید ببینید که آیا این یک محصول بالقوه در بازار است و آن را تبلیغ کنید، و شما حق دارید محصول را در منطقه خود دوباره بفروشید.
2. تخفیف هزینه اضافی، قیمت ارزانتر برای خرید محصولات با مقدار کمتر.
3. ما میتوانیم در تصاویر تبلیغاتی کمک کنیم و تصاویری با لوگوی مشتریان بسازیم
Q7. گارانتی کابل چقدر است و اگر معیوب یا خراب باشد، چگونه از مزایای خود محافظت میکنید؟
پاسخ: تمام کابلهای ما با 12-36 ماه گارانتی فروخته میشوند و برای سفارشات با مقدار زیاد، ما 0.3%
تا 0.5% پشتیبان برای معیوبهای ارسال شده با سفارش ارائه میدهیم، بنابراین اگر 1000 عدد سفارش دهید، به این معنی است که میتوانید 100
3 عدد با پشتیبان دریافت کنید. اگر بیش از 5 عدد و کمتر از 0.1% خراب دریافت کردید، لطفاً با فروش تماس بگیرید و
تصاویر را ارائه دهید و ما مشکل شما را با جایگزینی با سفارش جدید یا بازپرداخت حل خواهیم کرد.
Q8. آیا سفارش نمونه رایگان را میپذیرید؟
پاسخ: بله، سفارش نمونه پشتیبانی میشود، برخی از نمونهها را میتوان به صورت رایگان به استثنای هزینه حمل و نقل ارائه داد.
