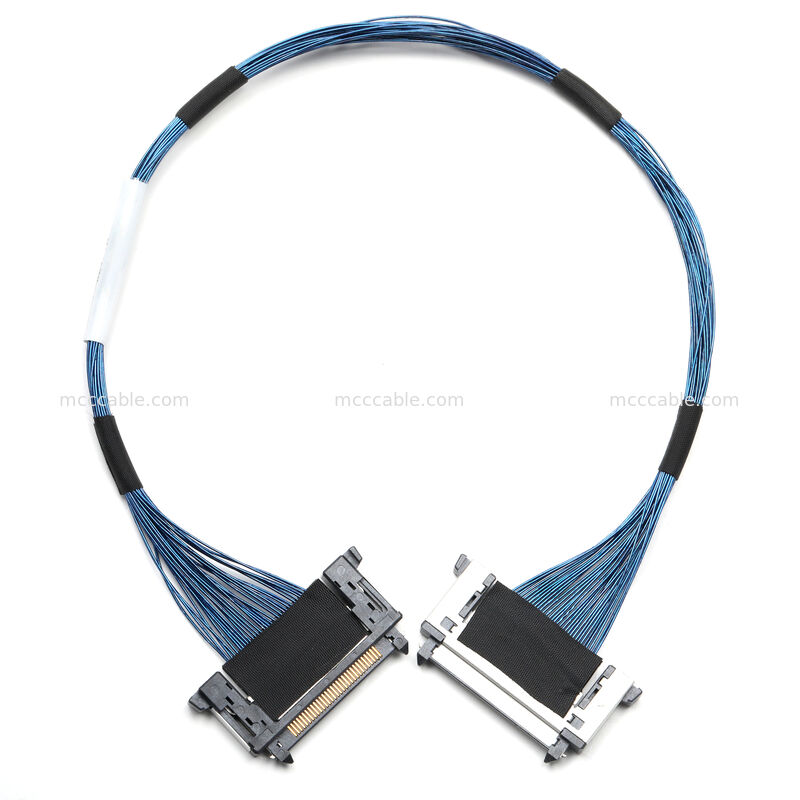

مونتاژ کابل سیگنال با چگالی بالا با سیم های آبی 40AWG و کانکتورهای قفل

مجموعه کابل سیگنال با چگالی بالا با سیم های آبی 40AWG
و وصل کننده های قفل



کاربردهای مجموعه کابل سیگنال با چگالی بالا:

این مجموعه کابل سیگنال با چگالی بالا برای انتقال سیگنال داخلی طراحی شده است
بین ماژول های الکترونیک با فاصله نزدیک.
بر اساس ساختار مخلوط کنتاکتور و سیم کشی موازی با اندازه دقیق که در
نقشه، به طور معمول در:

1. ماژول های نمایش و پانل های جاسازی شده
2. تخته های کنترل صنعتی با فضای محدود مسیر
3. سیستم های کامپکت الکترونیکی که نیاز به سیگنال های چند کانال پایدار دارند
4. تجهیزات که طول کابل کنترل شده و نگه داشتن کانکتور بسیار مهم است

طراحی کانکتور قفل کمک می کند تا تماس قابل اعتماد در محیط هایی که
لرزش یا جفت گیری مکرر ممکن است رخ دهد.

پیکربندی محصول کابل سیگنال با چگالی بالا:

ویژگی های الکتریکی مجموعه کابل سیگنال با چگالی بالا:

بر اساس یادداشت های طراحی، این مجموعه کابل سیگنال با چگالی بالا به صورت الکتریکی
برای اطمینان از انتقال پایدار سیگنال:

1. تست 100٪ باز، کوتاه و متناوب
2. مقاومت هادی: ≤2.0 Ohm
3. مقاومت عایق بندی: ≥ 2 MΩ @ 200V DC
4. ولتاژ مقاومت: 250V AC، 0.5 mA، 10 ms

این آزمایش ها کمک می کنند تا ثبات و قابلیت اطمینان برای رابط های سیگنال چند پین در سیستم های فشرده را تضمین کنند.
طرح های الکترونیکی

مزایای ساختاری مونتاژ کابل سیگنال با چگالی بالا:

ساختار نشان داده شده در هر دو تصویر و طراحی تأکید بر قابلیت اطمینان در فضای محدود:

1. سیم های نازک 40AWG باعث می شود که تراکم پین بالا بدون ضخامت کابلی بیش از حد باشد
2. مسیر سیم موازی از مسیرهای سیگنال سازمان یافته پشتیبانی می کند
3. تثبیت نوار پارچه ای کاهش فشار و مدیریت کابل را بهبود می بخشد

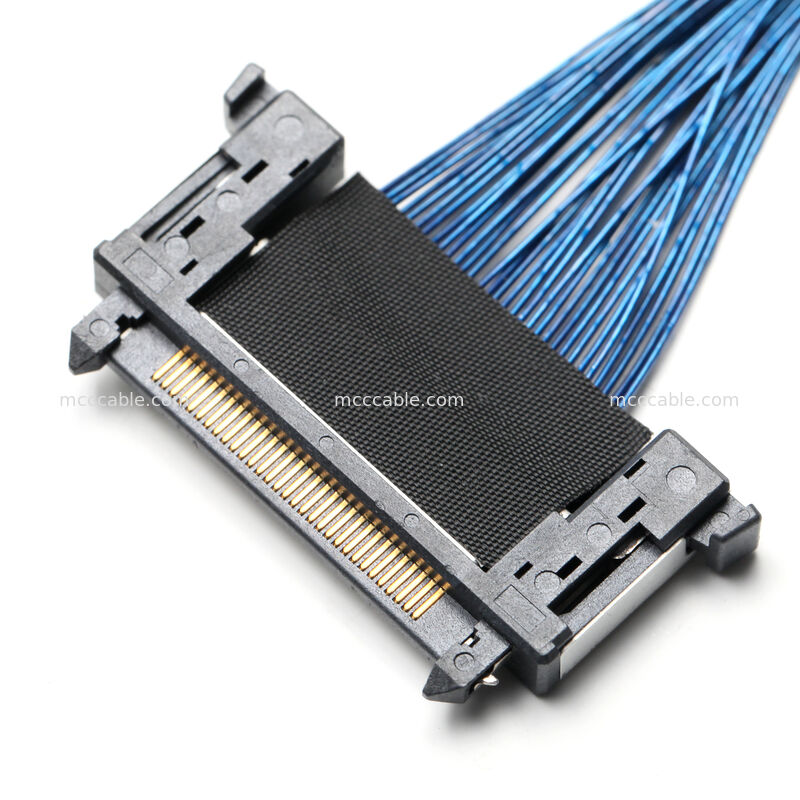

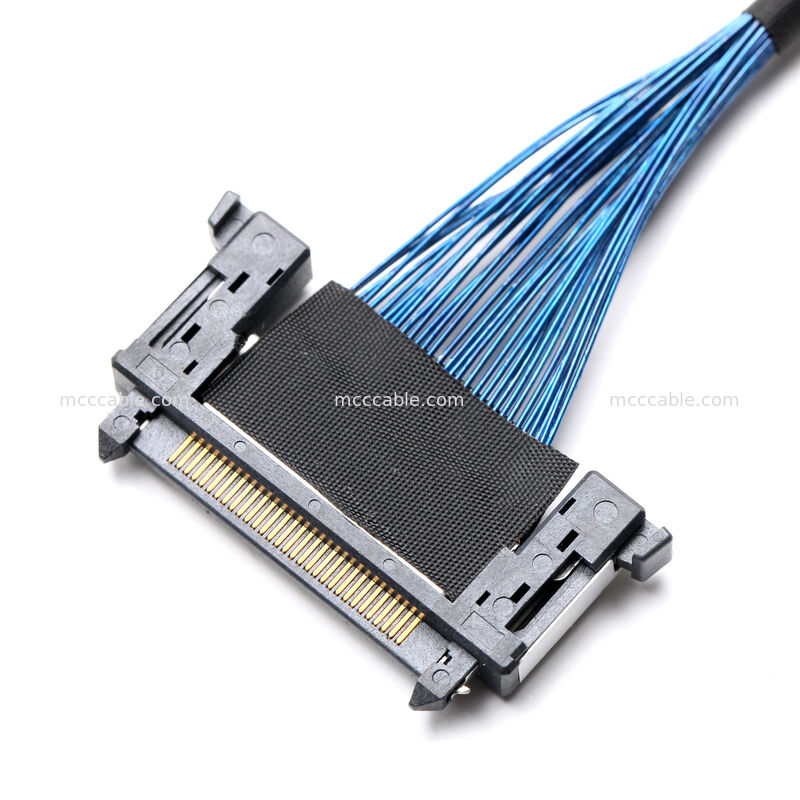

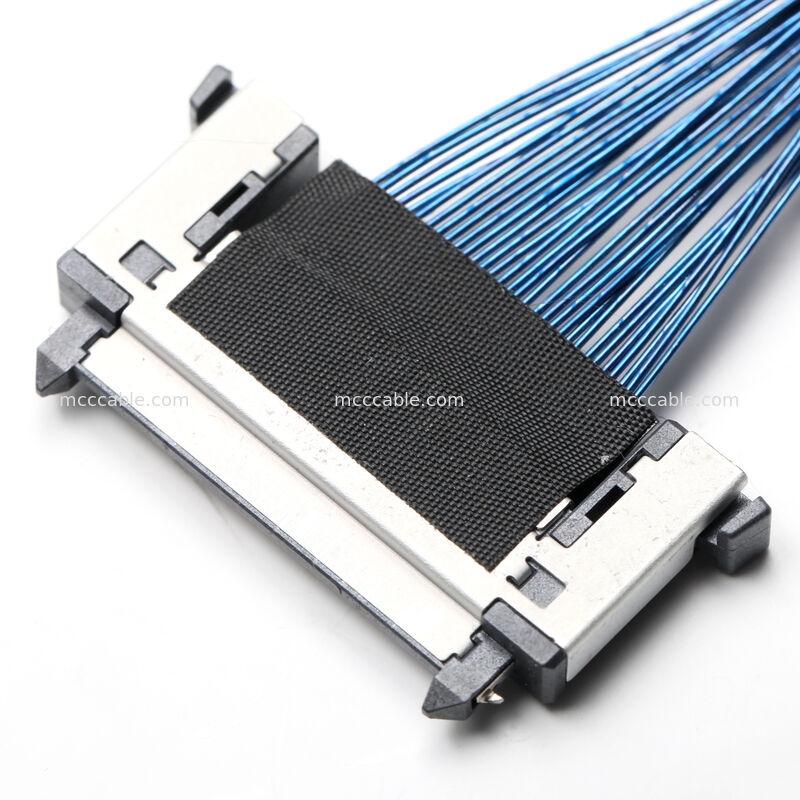

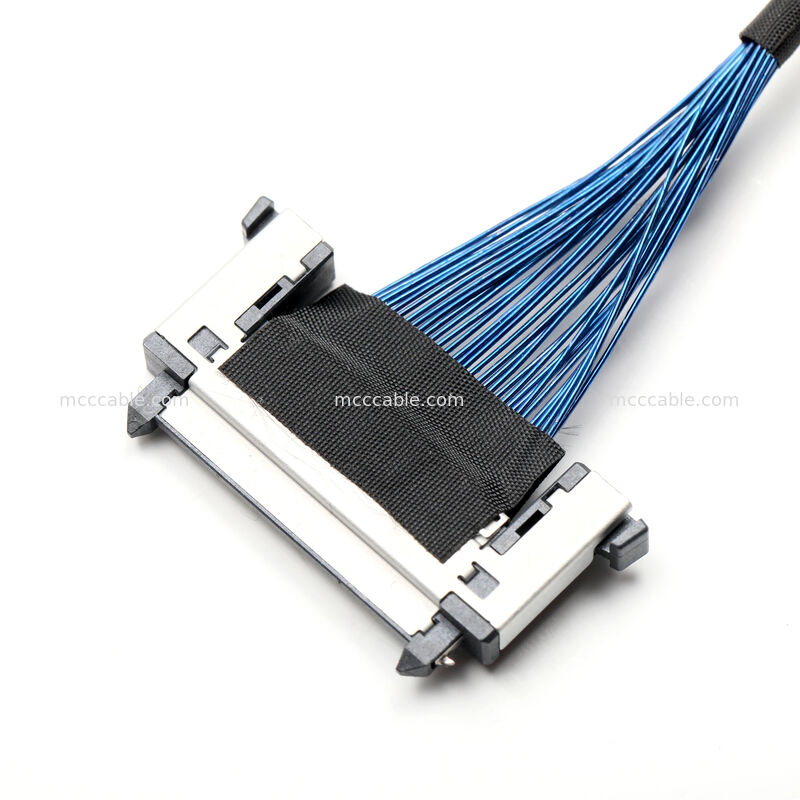

4. ساختار وصل کننده قفل کردن ثبات جفت گیری را افزایش می دهد

این ساختار برای کاربردهایی که کابل های دایره ای استاندارد عملی نیستند مناسب است.

گزینه های سفارشی برای مونتاژ کابل سیگنال با چگالی بالا:

اگرچه این مجموعه با ساختار و طول مشخص نشان داده شده است، سفارشی سازی
در سطح تولید پشتیبانی می شود:

1. طول کابل می تواند بر اساس طرح سیستم تنظیم شود
2. تخصیص پین می تواند از نقشه های تایید شده مشتری پیروی کند
3. رنگ سیم، روش بسته بندی و موقعیت تثبیت می تواند سفارشی شود
4. محدوده آزمایش الکتریکی می تواند با الزامات برنامه تطبیق یابد

تمام ساخت سفارشی بر اساس نقشه های تایید شده برای اطمینان از ابعاد و
سازگاری الکتریکی.

"سینو-میدیا" یک تولید کننده تخصصی از کابلهایی است.
تجهیزات اتوماسیون، مواد اولیه برتر، یک سیستم تضمین کیفیت قوی،
و یک تیم فنی ماهر برای تحویل کابل و تسمه با کیفیت بالا و سفارشی
ما مهندسی، تولید و کنترل کیفیت
تیم های ما از برتری این اجزای منحصر به فرد اطمینان حاصل می کنند.
کیفیت محصول به طور مداوم، نیازهای مشتری را برآورده می کنند و تخصص خود را در زمینه
مواد مورد استفاده و توصیه می کنیم.
رشد مداوم شرکت.
