مجموعه کابل نمایش LVDS با 20453 کانکتور و سیم های چند پیچ

مجموعه کابل نمایش LVDS با کانکتور 20453 و
سیم های چند پیچ



این کابل نمایش LVDS چیست؟

این مجموعه کابل نمایش LVDS برای انتقال سیگنال دیفرانسیل با سرعت بالا طراحی شده است.

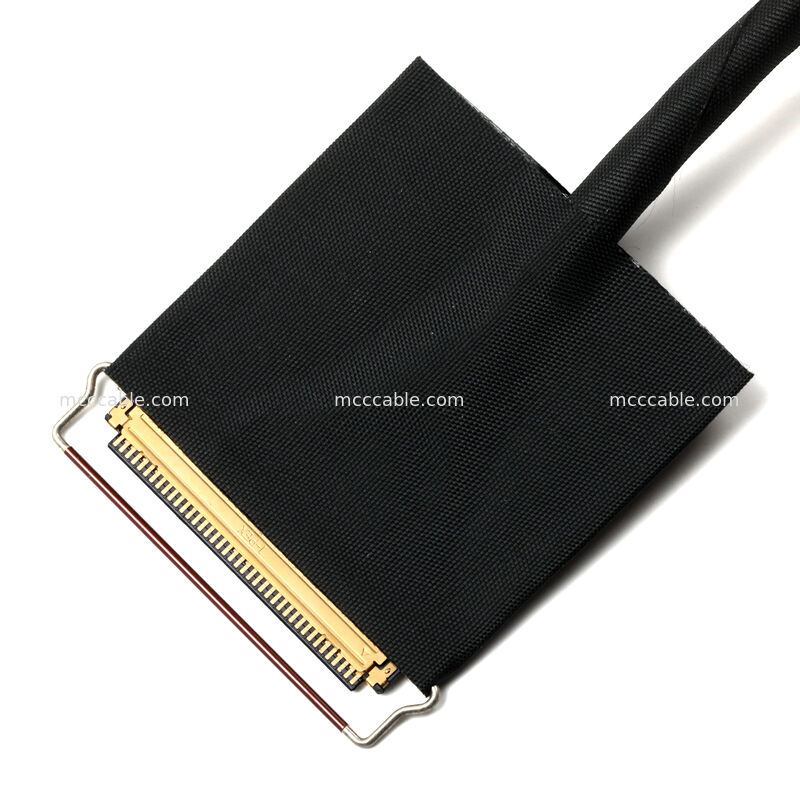

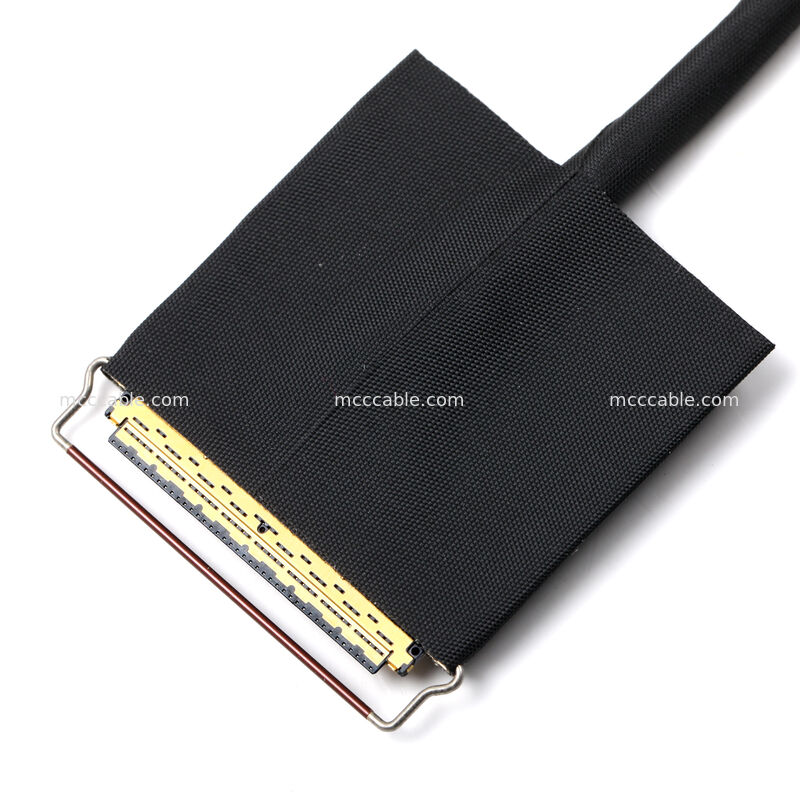

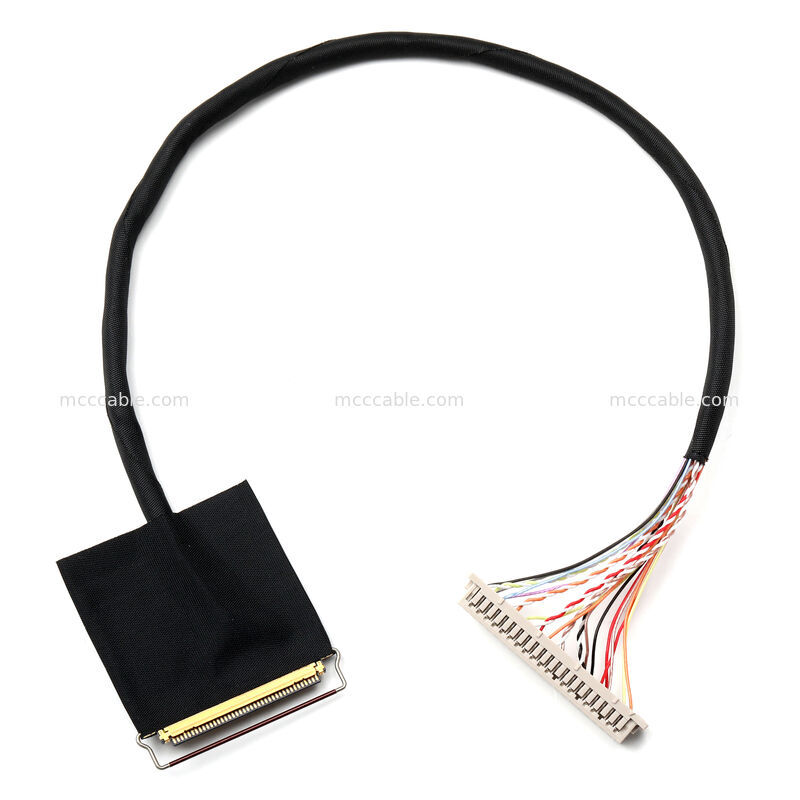

بین یک ماژول نمایش و یک صفحه کنترل. یک پای کابل یک کمپیکت را ادغام می کند
یک کانکتور LVDS نصب شده بر روی تخت با تماس های طلا شده و یک میله نگهدارنده فلزی در حالی که

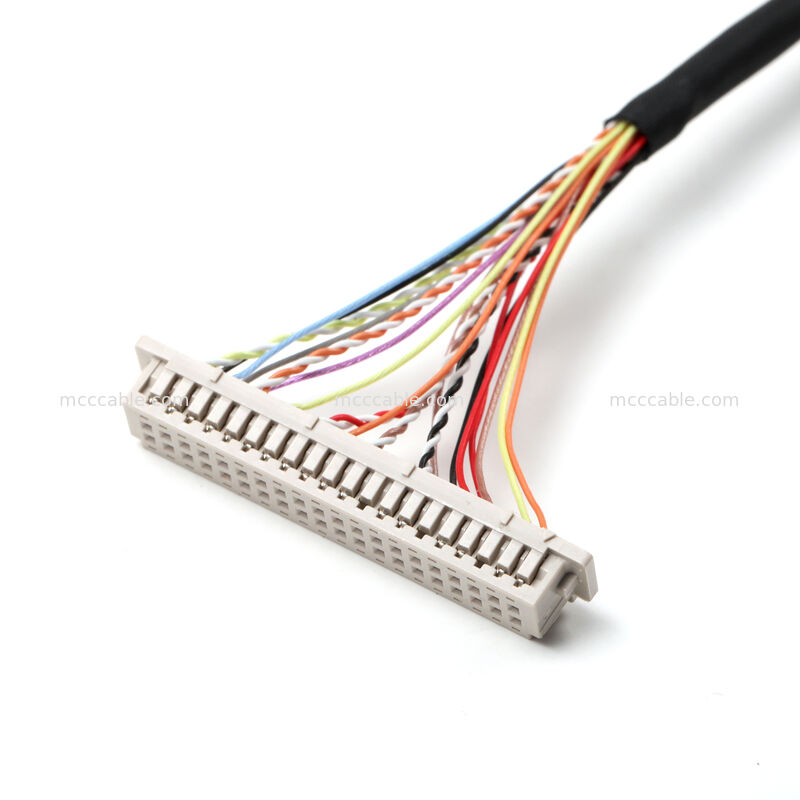

انتقال انتهای دیگر به یک کمربند چند سیم که توسط یک کانکتور چند پین به پایان می رسد.

ساختار کابل ترکیبی از جفت های دیفرانسیل پیچیده برای کانال های سیگنال LVDS با
سیم های جداگانه برای سیگنال های قدرت و کنترل. یک بخش محافظ پارچه ای در نزدیکی صفحه نمایش
اتصال دهنده حفاظت مکانیکی و بهبود ثبات EMI در دستگاه های جمع و جور را فراهم می کند
محیط ها.

این پیکربندی به طور معمول در صفحه نمایش های جاسازی شده استفاده می شود که در آن یکپارچگی سیگنال قابل اعتماد،
کنترل دقیق و انعطاف پذیر مسیر مورد نیاز است.

طراحی الکتریکی و ساختاری کابل نمایش LVDS:

کابل نمایش LVDS یک طرح ساختاری مخلوط را برای هر دو کیفیت سیگنال بهینه می کند
و انعطاف پذیری نصب.

ویژگی های ساختاری کلیدی عبارتند از:

1. جفت های دیفرانسیل پیچیده چندگانه اختصاص داده شده به انتقال داده های LVDS
2. لوله های تک مجزا برای سیگنال های کمکی و خطوط برق
3. گروه بندی سیم کنترل شده برای کاهش crosstalk و انحراف سیگنال
4. بخش انتقالی با پارچه بسته شده در نزدیکی کانکتور سمت صفحه نمایش برای کاهش فشار
5. رابط تماس طلا برای اطمینان از اتصال پایدار طولانی مدت

این طراحی از انتقال LVDS در فاصله کوتاه تا متوسط در حالی که حفظ
مقاومت مکانیکی در هنگام نصب مکرر یا سرویس دهی.

استفاده از کابل های نمایش LVDS:

این مجموعه کابل نمایش LVDS مناسب برای طیف گسترده ای از جاسازی شده و صنعتی
سیستم های نمایش، از جمله:

1. پنل های کنترل صنعتی
2. نمایشگرهای محاسباتی جاسازی شده
3. مانیتورهای تصویربرداری و تشخیص پزشکی
4. ماژول های نمایش خودرو یا حمل و نقل
5. تجهیزات الکترونیکی سفارشی با پانل های داخلی LCD یا TFT

ساختار مخلوط LVDS + سیم تسمه اجازه می دهد تا کابل را به حمل هر دو صفحه نمایش با سرعت بالا
سیگنال ها و خطوط کنترل پشتیبانی در یک مجموعه واحد، کاهش سیم کشی داخلی
پیچیدگی.


مزایای اصلی این مجموعه کابل نمایش LVDS:

در مقایسه با کابل های استاندارد LVDS صاف یا نوار، این مجموعه ارائه می دهد چند عملی
مزایا:

1. بهبود ثبات سیگنال از طریق مسیر LVDS جفت پیچیده
2. راه اندازی کابل انعطاف پذیر با استفاده از ساخت تسمه های گرد
3. نگه داشتن کانکتور با استفاده از یک نوار قفل فلزی در سمت صفحه نمایش
4. کاهش خطر نصب به لطف سیم کشی مشخص و بسته بندی شده
5. پیکربندی قابل تنظیم، از جمله طول، اندازه سیم و نقشه برداری پین

این مزایا باعث می شود کابل به ویژه مناسب برای پروژه های OEM با فضای
محدودیت ها یا طرح های غیر استاندارد داخلی.

اطلاعات فنی کابل نمایش LVDS:

"سینو-میدیا" یک تولید کننده تخصصی از کابلهایی است.
تجهیزات اتوماسیون، مواد اولیه برتر، یک سیستم تضمین کیفیت قوی،
و یک تیم فنی ماهر برای تحویل کابل و تسمه با کیفیت بالا و سفارشی
ما مهندسی، تولید و کنترل کیفیت
تیم های ما از برتری این اجزای منحصر به فرد اطمینان حاصل می کنند.
کیفیت محصول به طور مداوم، نیازهای مشتری را برآورده می کنند و تخصص خود را در زمینه
مواد مورد استفاده و توصیه می کنیم.
رشد مداوم شرکت.
