501646-3400 به FI-X30HL کابل LVDS 34 پین UL20276 10 جفت

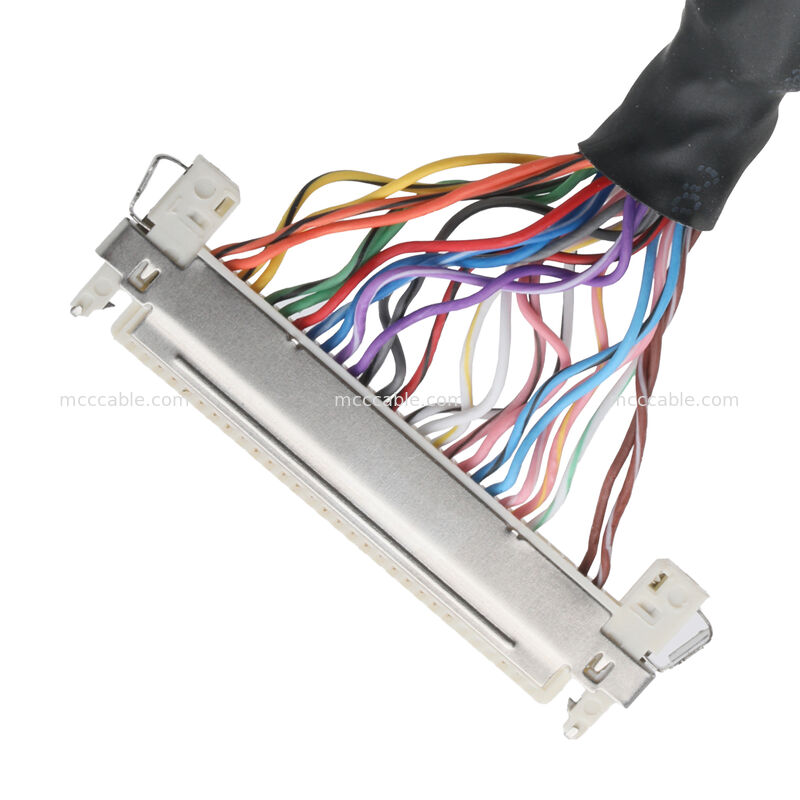

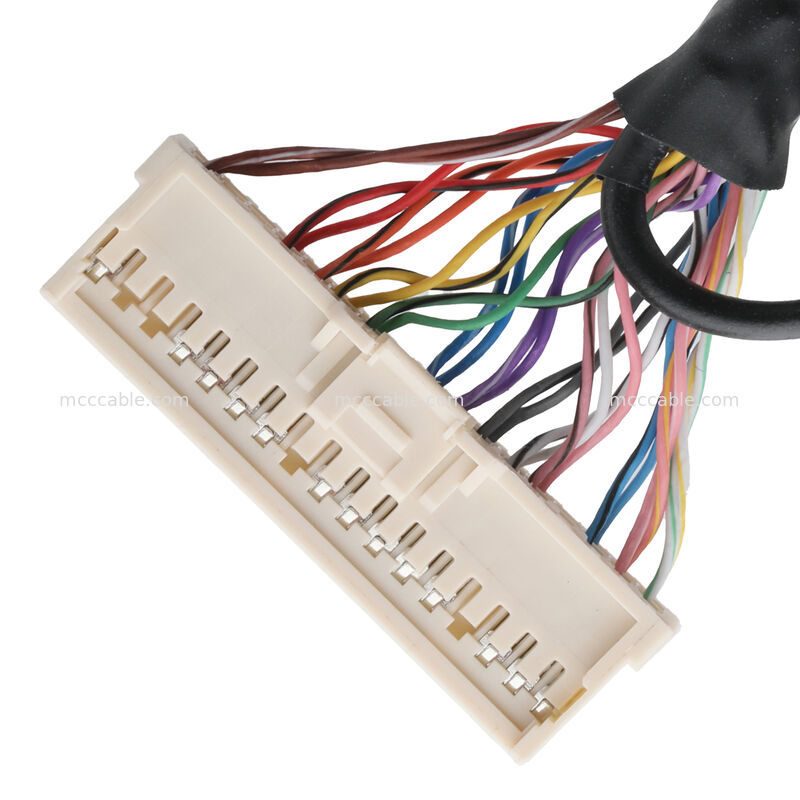

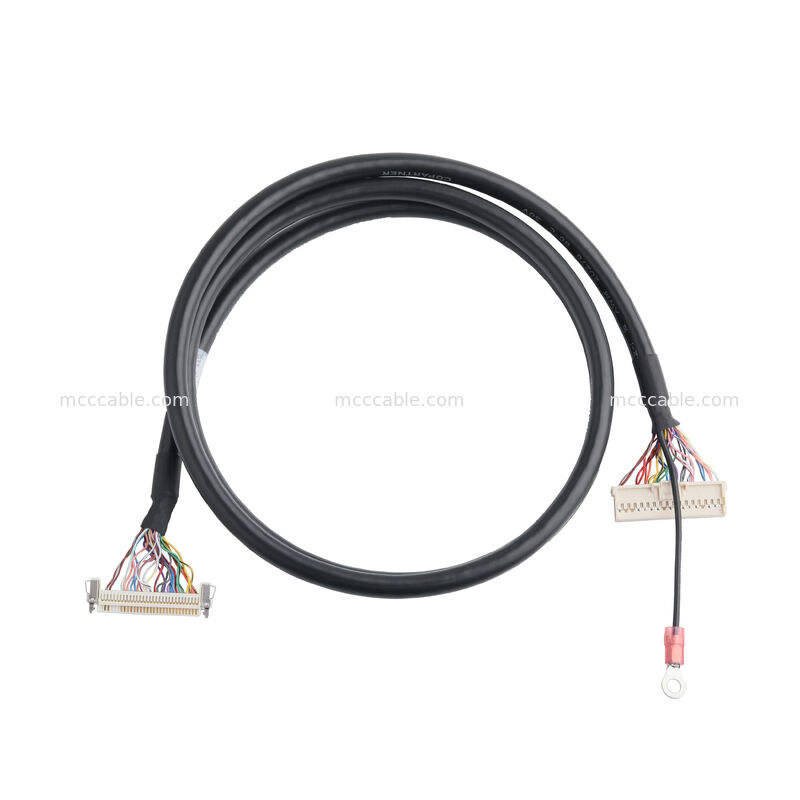

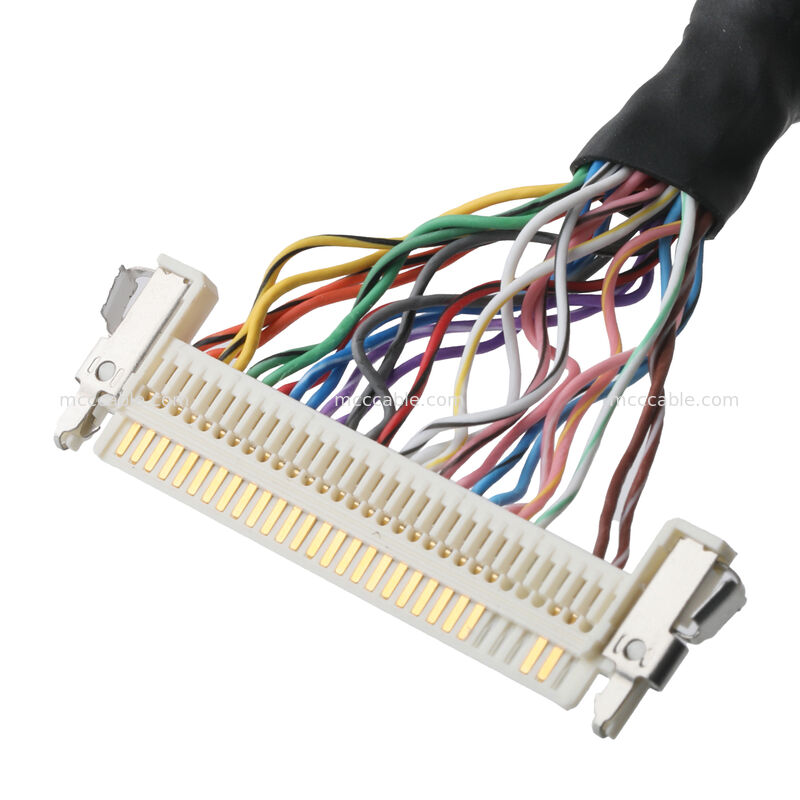

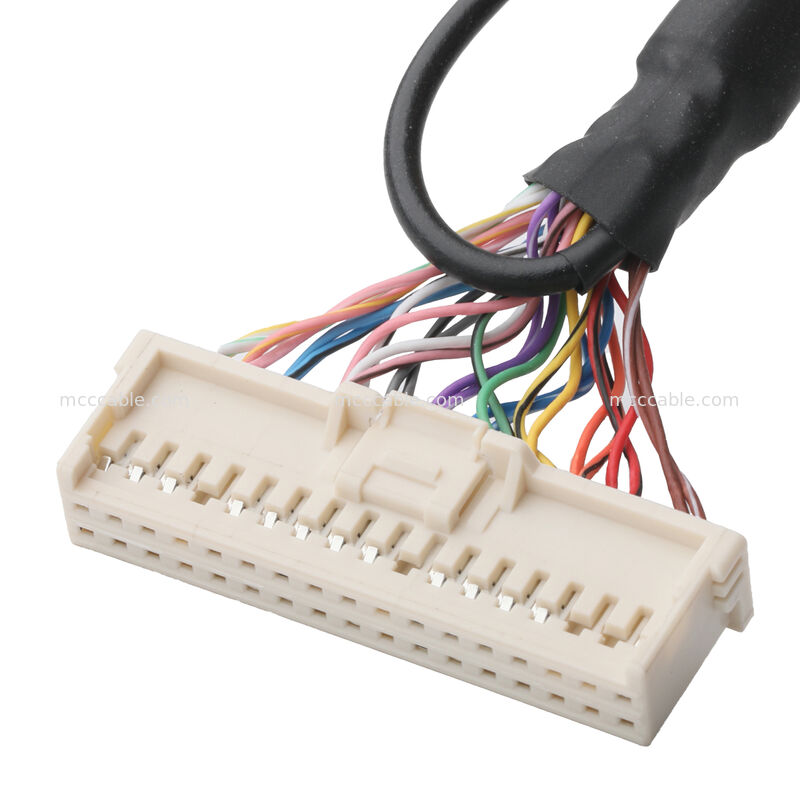

کابل LVDS 34 پین 501646-3400 به FI-X30HL
UL20276 10 جفت



مرور کلی مونتاژ کابل LVDS:

این مونتاژ کابل نمایشگر برای انتقال سیگنال با چگالی بالا بین
ماژول‌های نمایشگر داخلی و بردهای کنترل الکترونیکی طراحی شده است. کابل یک کانکتور 34 پین
(501646-3400) را به یک کانکتور 30 پین (FI-X30HL) متصل می‌کند و امکان انتقال قابل اعتماد سیگنال چند کاناله را در سیستم‌های نمایشگر فراهم می‌آورد.
این دسته سیم از کابل چند هسته‌ای UL20276 با 10 جفت سیگنال پیچ خورده استفاده می‌کند که یکپارچگی سیگنال پایدار و تداخل الکترومغناطیسی کاهش یافته را برای انتقال داده با چگالی بالا فراهم می‌کند.

یک سیم تخلیه اختصاصی با اتصال زمین حلقه ترمینال در مونتاژ کابل ادغام شده است تا عملکرد محافظ و قابلیت اطمینان زمین سیستم را بهبود بخشد.
مونتاژ کابل معمولاً در ماژول‌های نمایشگر، تجهیزات صنعتی، سیستم‌های تعبیه شده و الکترونیک کنترل که در آن انتقال سیگنال پایدار بین بردها و واحدهای نمایشگر مورد نیاز است، استفاده می‌شود.
خدمات تولید مونتاژ کابل OEM و ODM مطابق با نقشه‌های مشتری یا الزامات فنی پشتیبانی می‌شوند.

ساختار مونتاژ کابل LVDS:
کانکتور A

کانکتور برد 34 پین
شماره قطعه: 501646-3400
کانکتور B

کانکتور نمایشگر 30 پین
شماره قطعه: FI-X30HL

ساختار کابل

10 جفت پیچ خورده

• 10 جفت سیگنال دیفرانسیلی پیچ خورده
• اتصال زمین

28 AWG

• سیم زمین UL1007 20AWG
• محافظت کابل

لوله حرارتی در نقطه شکست کابل

• پوشش بیرونی کابل برای محافظت مکانیکی
• تمام جزئیات ساختاری از نقشه‌های مهندسی تایید شده پیروی می‌کنند.

داده‌های الکتریکی مونتاژ کابل LVDS:

• مورد
• مشخصات

نوع کابل

• مونتاژ کابل نمایشگر
• کانکتور A

501646-3400 34 پین

کانکتور B

این کابل مسیریابی سیگنال با چگالی بالا و پایدار را بین رابط‌های نمایشگر و بردهای کنترل سیستم فراهم می‌کند.

سفارشی‌سازی مونتاژ کابل LVDS:
این مونتاژ کابل نمایشگر را می‌توان مطابق با الزامات پروژه سفارشی کرد، از جمله:

• طول کابل
• پیکربندی گیج سیم
• پیکربندی پین کانکتور
• ساختار محافظ
• مواد پوشش کابل

برچسب‌گذاری یا شناسایی
خدمات تولید مونتاژ کابل OEM و ODM پشتیبانی می‌شوند.
